实验室气体管道系统

供气方式:采用中压供气，二级减压的供气方式，气瓶气体压力为 12.5MPa,经一级减压后为 1MPa(管路压力 1MPa),送至用气点，经二级减压后为 0.3~0.5MPa(根据仪器需求)送至仪器，供气压力比较稳定。

二:气体管路材质的选择

气体管路材质应满足以下要求:

(1)对所有气体无渗透性(2)吸附效应最少(3)对所输送的气体是化学惰性

(4)能快速使输送的气体达到平衡

管材材质对气体成分的实用性

材质

不锈钢

黄铜

稀有气体

水

A A B A AA A B

A D A B AC CC

氧气

好

Co

二氧化硫

硫化氢

氧化氮

注:化学物质腐蚀影响等级 A一没有影响B一轻微影响C一中度影响D一严重影响

316 不锈钢是继 304 不锈钢之后，第二个得到最广泛应用的钢种，具有较好的耐腐蚀性，耐高温，强度优秀等特点，所以我们一直用 316 无缝不锈钢管。二:集中供气系统的设计

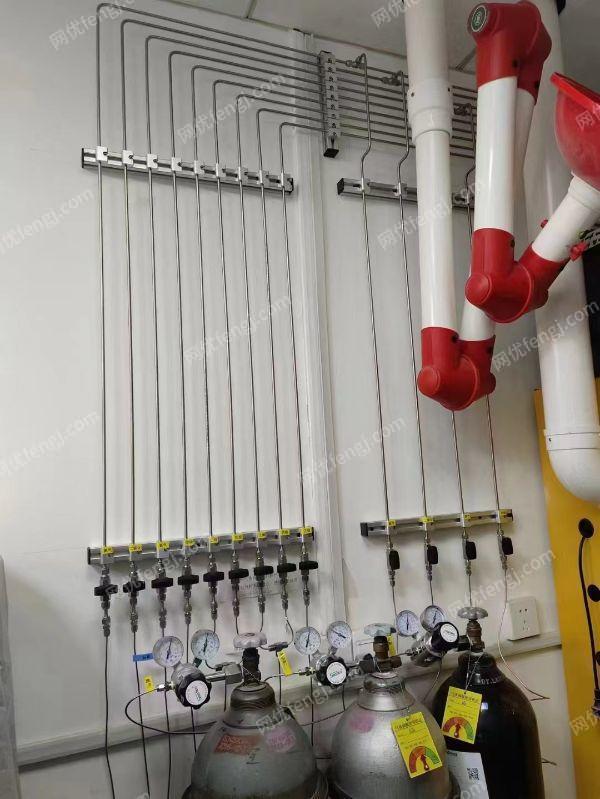

(1) 通过气瓶和输送管道将载气输送给仪器，在气瓶出口装有单向阀，可避免316 不锈钢是继 304 不锈钢之后，第二个得到最广泛应用的钢种，具有较好的耐腐蚀性，耐高温，强度优秀等特点，所以我们一直用 316 无缝不锈钢管。二:集中供气系统的设计

更换气瓶时有空气和水分混入，另外在一端安装泄压开关球阀，将多余的空气和水分排放后再接入仪器管道，保证仪器用气的纯度

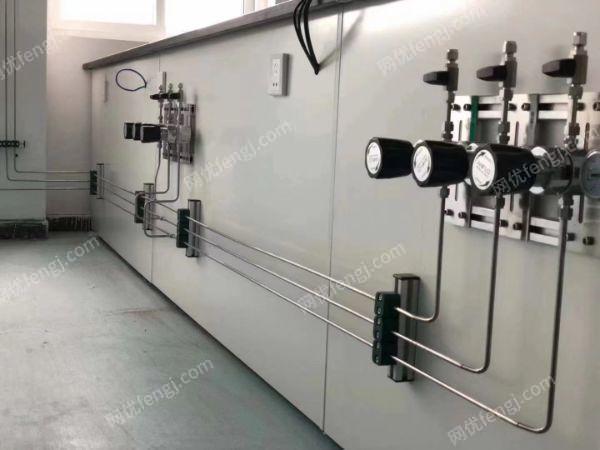

集中供气系统采用二级减压保证压力的稳定,采用二级减压的方式,一是经过第一级减压后，千路压力比气瓶压力大大降低，起到了缓冲管道压力的作用，提高了用气的安全，降低了应用的风险，二是保证仪器供气入口压力的稳定，降低了因为气体压力波动而引起的测量误差，保证了仪器使用的稳定性。

由于实验室有些仪器需要使用气体，如甲烷，乙快，氢气，做这气体的管路时，应注意管路尽量短，减少中间接头的连接，同时，气瓶-定装入防爆气瓶柜内，气瓶输出端接回火器，可阻止火焰回流气瓶引起的爆.炸，防爆气瓶柜顶端应有连接到室外的通风排气口，且有泄漏报警装置一旦泄漏能及时报警并将气体排到室外。四:安装注意事项:

(1)   管径为 1/8 的管路很细且特软，安装后不直，很不美观，建议管径为 1/8的全部换成 1/4，在二级减压器末端加一变径就可以了。氮气，氩气，压缩空气，氦气，甲烷，氧气的已经减压器压力表量程为 025Mpa，二级减压器为0-1.6 Mpa。乙炔一级减压器量程为0-4 Mpa, 二级减压器为0-0.25 Mpa.

(2)   氮气，氩气，压缩空气，氦气，氧气钢瓶接头共用

(3)   氢气钢瓶接头分两种，一是正转钢瓶接头，另一是反转。大气瓶用的是反转，小气瓶用的是正转。

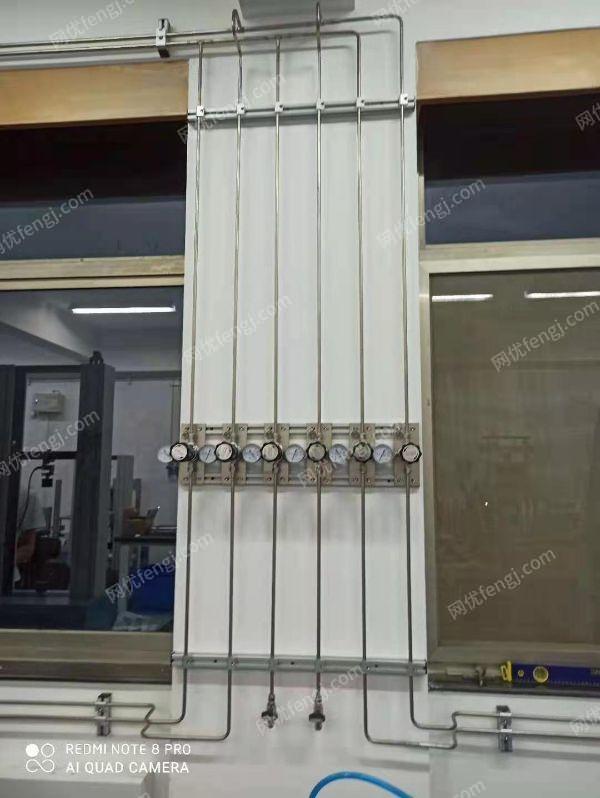

(4)   气体管路每隔 1.5m 设一管子固定件弯曲处及阀门两端都应设固定件气体管路应沿墙明设，以便安装维护。
