出售钢结构M33-M56大规格高强螺栓试验夹具

一、概述

高强螺栓试验夹具是我公司根据国家相关标准GB/T3098.1-2010，选用特殊材料精心设计加工制作而成，它通过不同方式的组合，可以进行螺栓楔负载试验和普通拉力试验、螺栓保证最小拉力荷载试验、螺母保证荷载试验。该夹具通过连接拉杆夹持到万能试验机的钳口内，即可以进行各种拉力试验，普通液压万能试验机不需添加或更改其它装置。

二、主要技术指标：

1、楔负载试验最大拉力：696kN（M30-10.9s）

2、螺栓最小拉力荷载试验：583kN（M30-10.9s）

3、螺母保证荷载试验：583kN（M30-10.9）

4、螺栓保证荷载试验：466kN（M30-10.9s）

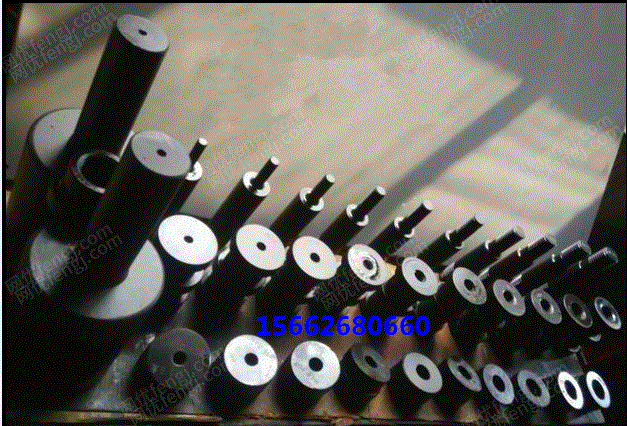

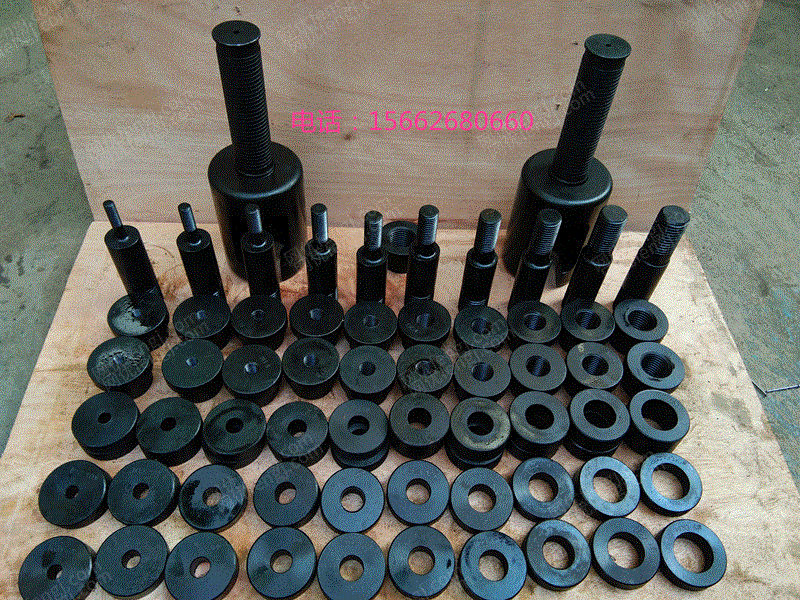

三、夹具配置：

1、夹具体（含拉杆）一对 （共4件）

2、平垫M10\M12\M14\M16\M18\M20\M22\M24\M27\M30各一件 （共10件）

3、带内螺纹的拉力环M10\M12\M14\M16\M18\M20\M22\M24\M27\M30各两件（共20件）

4、楔负载块M10\M12\M14\M16\M18\M20\M22\M24\M27\M30各一付（2件/付，共20件）M20以下为10º、6º

   M22（含M22）以上为4º、6º

5、螺母试验芯棒M10\M12\M14\M16\M18\M20\M22\M24\M27\M3各一件另配一件M33的芯棒通用拉力环（共10件）

6、 全套夹具共计65件

备注：M30以上的高强螺栓试验夹具需特殊订货。
