成都木工机 郫县木工机

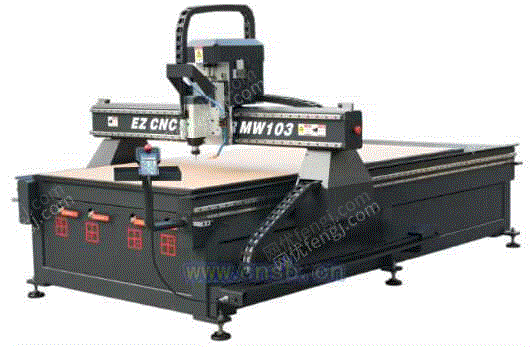

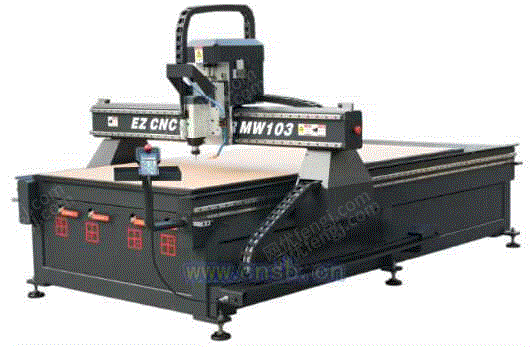

易字MW系列雕刻机 产品概要 易字 MW系列是为木工及广告行业设计的数控雕刻机。非常适合中密度板，细木工板及贴面板等板材的切割、雕刻。 配套易字专用木工，可以避免板材切割面上下起毛爆边的现象。 全钢结构 1.采用龙门式高刚性结构； 2.整机采用矩形管焊接，退火去应力热处理后精加工；稳定不变形； 3.采用台面不动、龙门架移动设计。 双电机驱动 易字MW系列在X轴方向上采用双电机同步驱动，使得驱动力成倍增加，并且很容易保证X轴和Y轴的垂直度。 标准配置 进口丝杆导轨,精密斜齿条 1.采用精密斜齿条，减少齿间反向间隙，减少机器的噪音，保证机器的加工精度； 2.三轴均采用进口25mm直线导轨。我们只使用STAR、PMI等品质的直线导轨。尽管这些优质的部件比其它的部件成本更高，但是它们出色质量是实现用户所要求的高精度与长寿命的方法。 双支撑滚珠丝杆 Z轴的滚珠丝杆在两端都使用一组背对背角接触推力球轴承进行支撑。经过检测，保证平行于导轨。 进给驱动系统 伺服系统 自动对块 自动检测长度，快速设定材料零平面 高速、高扭距、高精度主轴驱动系统 主轴驱动采用日本进口安川YASKAWA变频控制； 进口意大利产HSD 3HP变频主轴，18000RPM。 经动平衡的高速夹头和高速螺母 1.采用高速夹头和高速螺母，适用于高速加工； 2.经过严格的动平衡，满足高转速的要求。 拖链系统 采用德国IGUS柔性电缆及拖链，显然比用普通的电缆和拖链成本要高很多。但是却可以保证机器的可靠性。机床每时每刻都在运动，电缆被反复曲折，使用一般普通电缆极容易被折断，会出现莫名其妙的故障，而且极难维修。我们采用全封闭的拖链系统来保证电缆的安全。 电气元件 电柜内电气元件采用ABB 、SCHNEIDER 、WAGO等进口品牌。 四分区真空台面 真空吸附台面大大提高工作效率；而且每个分区都可以单独控制，采用特殊材料制作的密封条，可以防水防油。 机床参数 工作台(XY) 1270mmx2540mm 行程(XYZ) 1290mmx2560mmx150mm 立柱间距 1738mm 龙门高度 150mm XY进给速度 25m/min Z 进给速度 20m/min 装夹方式 四分区真空吸盘 台面承重 800 KG（平均分布） 主轴型号 意大利原装进口主轴 HSD 7.0KW 主轴转速 24000RPM 夹头类型 ER32 电源要求 3相380伏 整机功率 10 KW 外形尺寸 4130L x 2254W x 1600H 整机重量 1800 KG 控制系统 DSP分体式控制系统 应用领域 木工雕刻机 木工三维雕花；波浪板加工；板材切割； 广告雕刻机 亚克力面板（电视机、DVD等各种亚克力面板）的制作； 广告雕刻、切割、浮雕; 铝工业加工 铝板、铝塑板、铝蜂窝板切割、钻孔、开槽； 可选项 喷雾系统 用于切割亚克力、铝板 自动润滑系统 润滑导轨等运动部件 水冷主轴 用于主轴长时间强力连续加工
