矿用风门传感器

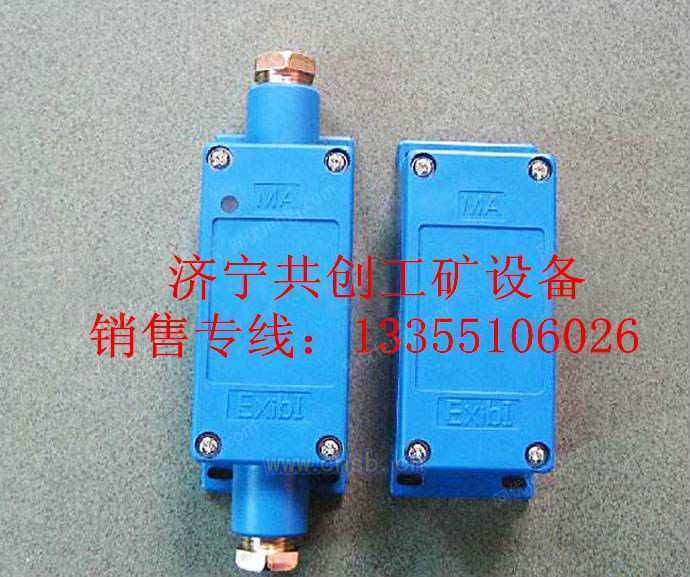

GFK30 矿用语音声光风门开闭状态传感器(以下简称：风门传感器)是磁性驱动的位置开关传感器，系矿用本质安全型产品。安装在井下巷道的各级风门上，用来监测风门的开闭状态，为通风管理提供风门状态信息,在风门开启时进行语音声光报警，提醒操作人员关好风门。风门传感器可与矿井监测控系统配套使用，其无源开关触点信号或电流信号可直接提供给矿井监控系统采集、处理。 风门传感器在下列环境条件下应能正常工作： a) 环境温度：0℃～+40℃； b) 平均相对湿度：不大于 95%（+25℃）； c) 大气压力：80kPa～110kPa； d) 煤矿井下有甲烷、煤尘等性混合物，但无破坏绝缘的腐蚀性气体的场合。 风门传感器能承受的恶劣的贮运条件为： a) 高温：+60℃； b) 低温：-40℃； c) 平均相对湿度：不大于 95%（+25℃）； d) 振动：50m/s 技术性能 防爆型式： 矿用本质安全型，标志为"ExibIMb"。 电气性能 电源 额定工作电压 DC18V，电流≤200mA ，电压波动范围 DC 12～25 V。 关联设备见《申请产品主要零（元）部件及重要原材料明细表》。 输出功能 语音声光报警功能 风门传感器的开闭状态采用语音声光报警方式，当风门打开时，语音报警发出报警声同时红色报警灯 闪亮；当风门关闭后，语音报警声停止同时红色光报警灯停熄灭。 信号输出功能 接点信号输出：（内部拨动开关选至 JD）风门"开"状态，接点导通；风门"关"状态，接点断 开； 接点容量：30V/0.1A(阻性)。 电流信号输出：（内部拨动开关选至 DL），风门"开"状态，电流输出：0mA（负载阻抗≤1kΩ）；风门"关"状态，电流输出：5±0.5mA（负载阻抗≤1kΩ）。 动作距离 不小于 30mm，复位距离不大于 80mm（使用配套磁体）。 联系人：刘珍 电话：0537-2236677 手机：13355106026 QQ: 2518088878 邮箱：2518088878@qq.com 济宁共创工矿坚持“诚信、高效、创新”的企业精神，奉行“质量、用户至上”的宗旨，竭诚期盼与国内外各界朋友携手共进、共同发展。 联系人：刘珍 电话：0537-2236677 手机：13355106026 QQ: 2518088878 邮箱：2518088878@qq.com
