氢气纯化器

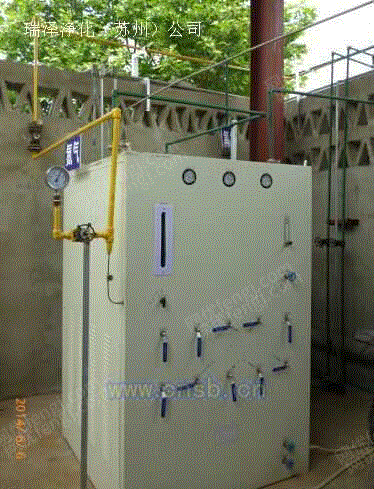

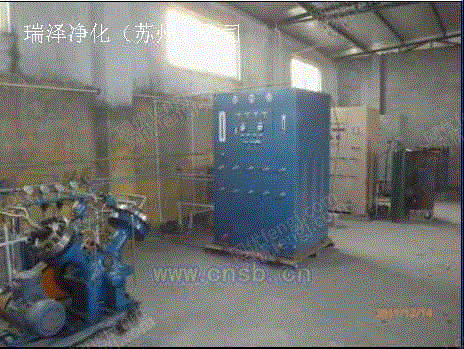

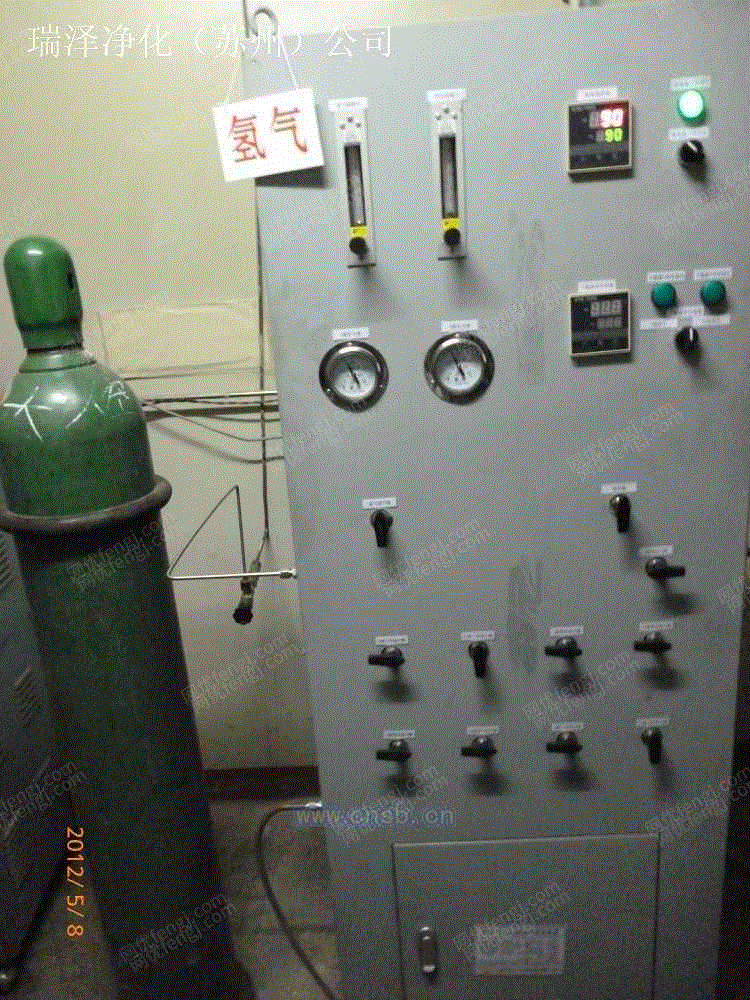

QYC系列氢气纯化装置工作原理    本产品以水电解氢为原料，经气水分离，催化除氧冷凝，吸附二级干燥和过滤除尘而获得高纯氢气，是一种催化型氢气装置。如果要获得纯度更高的氢气，则可配用钯扩散或贮氢合金得 纯化工艺。　本装置采用复式流程，即两组吸附干燥器并联，一组工作，同时另一组再生，以保证装置连续运转，还可以根据用户的要求，阀的操作由手动改为自动操作，也可以按照用户要求配置气体纯度分析的仪表。本系列产可生产纯度为99.99%、99.999%和99.9999%的高纯氢。为达到5个九以上纯度的氢气，只需在4个九的氢气纯化装置后加一级贮氢合金纯化装置即可，该装置为全自动式的。 氢气纯化装置工艺流程图： 技术参数型号 QYC-5/8型 QYC-10/8型 QYC-25/8型 QYC-50/8型 QYC-100/8型 QYC-200/8型 QYC-300/8型处**量 5Nm3/h 10Nm3/h 25Nm3/h 50Nm3/h 100Nm3/h 200Nm3/h 300Nm3/h 原氢 含氧量 0.5% 0.5% 0.5% 0.5% 0.5% 0.5% 0.5% 压  力 0.2~0.8MPa 0.5~0.8MPa 0.5~0.8MPa 0.5~0.8MPa 0.5~0.8MPa 0.5~0.8MPa 0.5~0.8MPa 纯氢 含氧量 ≤0.5ppm ≤0.5ppm ≤0.5ppm ≤0.5ppm ≤0.5ppm ≤0.5ppm ≤0.5ppm 露  点 ≤-74℃ ≤-74℃ ≤-74℃ ≤-74℃ ≤-74℃ ≤-74℃ ≤-74℃ 耗冷量 　 250W 625W 1160W 1800W 2400W 3300W 冷却水耗量 0.1m3/h 0.2m3/h 0.3m3/h 0.5m3/h 1m3/h 3m3/h 3.5m3/h 电源 3φ 380V 3φ 380V 3φ 380V 3φ 380V 3φ 380V 3φ 380V 3φ 380V 装机功率 3.0Kw 3.5Kw 4.0Kw 6.5Kw 12Kw 21Kw 24Kw 主体设备重量 450Kg 500Kg 700Kg 1150Kg 1650Kg 1950Kg 2750Kg 外形 尺寸mm 主体设备 1100*850*1750 1100*850*1950 1300*850*1950 1300*1250*1950 1800*1400*2300 2000*1700*2300 2200*1700*2300 电控箱 　 　 800*500 *2000 800*500 *2000 800*500 *2000 800*500 *2000 800*500 *2000 仪表箱 　 　 950*500 *2000 950*500 *2000 950*500 *2000 950*500 *2000 950*500 *2000 备注 用户对杂质含量另有要求，在订货时请提出具体指标，也可按用户要求配备仪表箱 用途：氢气是主要的工业原料，也是重要的工业气体和特种气体，本公司净化设备能把工业瓶装氢气净化得到高纯氢、超高纯氢。高纯氢气广泛应用于石油化工、电子工业、电子半导体、冶金工业、机械、食品加工、浮法玻璃、高纯材料和光电材料等产业部门和科学研究中、生产部门亦可作为热处理保护气体以及精细有机合成、航空航天等方面有着广泛的应用。例如本机已在精密合金热处理、航天航空、半导体硅材料、硅外延、化合物半导体等的生产中的应用，效果都很好。欢迎新老用户选择我公司产品：QYC低压系列氢气纯化（净化）装置，QYC低压系列氢气纯化（净化）设备，氢气净化机，氢气净化器，高纯氢气净化，高纯氢气净化装置，高纯氢气净化设备，氢气纯化器，氢气纯化设备,氢气提纯器，氢气纯化，氢气提纯机，氢气提纯设备,氢气过滤器。
