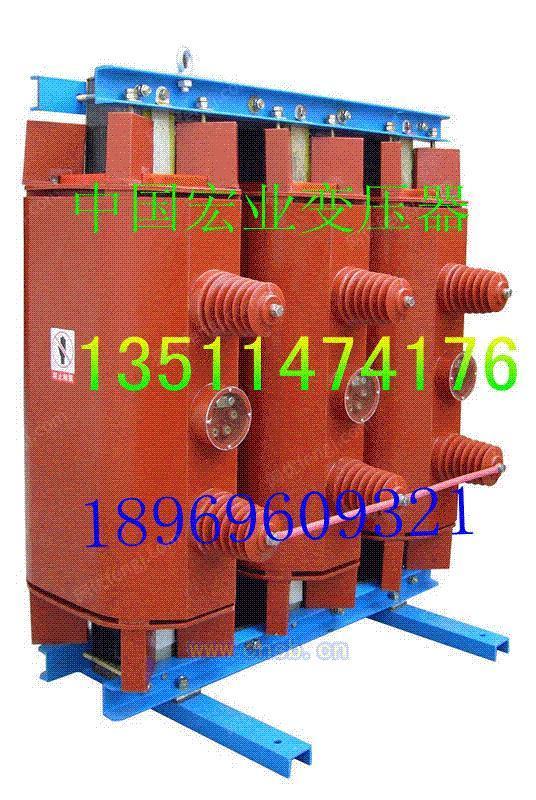

站用变压器SC9-50/11KV

SCB10-50/10-0.4干式变压器产品说明： 1.产品型号：SCB10-50/10-0.4 2.额定容量:50KVA 3.额定电压及高压分接范围:10KV,±2*2.5,±5%(可根据客户要求定制） 4.相数:3相 5.额定频率：50HZ，60HZ 6.连接组标号：Dyn11,Yyn0 7.阻抗低压：4 % S:表示三相变压器 C:表示树脂浇注式 B:表示箔绕线圈 10:表示性能水平代号 连接组别Dyn11与Yyn0的区别 1） 根据配电线路负荷的特点，美式箱变采用Dyn11结线，具有输出电压质量高、中性点不漂移、防雷性能好等特点。在箱变低压侧三相负荷不平衡时，由于零序电流和三次谐波电流可以在高压绕阻的闭合回路内流通，每个铁心柱上的总零序磁势和三次谐波磁势几乎等于零，所以低压中性点电位不漂移，各项电压质量高；同样由于雷电流也可以在高压绕阻的闭合回路内流通，雷电流在每个铁心柱上的总磁势几乎等于零，消除了正、逆变换过电压，所以防雷性能好，但存在非全相运行问题，我公司采取在低压主开关加装欠压保护装置。 2） Yyn0接线，当高压熔丝一相熔断时，将会出现一相电压为零，另两相电压没变化，可使停电范围减少至1/3。这种情况对于低压侧-9*3为单相供电的照明负载不会产生影响。若低压侧为三相供电的动力负载，一般均配置缺相保护,故此不会造成动力负载因缺相运行而烧毁。采用Dyn11和Yyn0联结组别是根据用户要求确定。Dyn11与Yyn0相比优点如下：减少变压器损耗；降低谐波分量；有利于单相接地短路故障的切除；单相不平衡负荷可充分利用。 树脂浇注干式变压器特点： 1.安全、不易燃烧、防火可直接安装在负荷； 2.免维护、安装简便、运行成本低； 3.防潮性好，可在湿度下正常运行； 4.损耗低、噪声低、局部放电量小，损耗通常比国家相应标准低5%~10%； 5.散热好、过载能力强，风冷状况下，可过负载50%； 6.运行可靠，有完善的温度保护控制系统，可保证变压器安全运行； 7.体积小、重量轻，结构稳定，抗突发短路能力强；环氧树脂浇注干式变压器产品特点安全、防火、无污染，可直接运行于负荷。采用德国HTT技术，机械强度高，抗短路能力强，局部放电小，热稳定性好，可靠性高，使用寿命长。低损耗、低噪音，节能效果明显，免维护。散热性能好，过负载能力强，强迫风冷时可提高容量运行。防潮性能好，适应高湿度和其它恶劣环境中运行。可配备完善的温度监测和保护系统。采用智能信号温控系统，可自动监测并巡回显示三相绕组各自的工作温度，可自动启动、停止风机，并有报警、跳闸等功能设置。体积小，重量轻，占地空间少，安装费用低。 铁芯选用优质冷轧硅钢片，45度阶梯全斜接缝结构，利用三剪两冲铁芯去角横剪工艺和五阶梯步进剪片与叠铁工艺，改善了接缝处的磁通分布，减少了铁芯的振动能量。铁芯进行一体固化与表面用绝缘树脂密封工艺，有效地降低了空载损耗、空载流量和铁芯噪音。 高压线圈采用优质F级绝缘的导线与国际先进的绝缘材料绕制，较大容量线圈沿轴向设有散热气道。此结构具有良好的抗电流冲击、抗温度变化、抗开裂和极好的散热性能。采用多级分段圆筒式结构，有较强的承受过电压能力和很低的局部放电水平。线圈装模经真空干燥后浇注，整个浇注及固化过程按照预编的工艺曲线完成，精密的过程控制保证线圈无气孔、空穴。低压线圈采用箔式结构，有效地解决了低电压、大电流线圈采用线绕型式的安匝不平衡问题，同时箔式线圈不存在轴向匝数和轴向绕制螺旋角，有效地消除了短路时变压器的轴向力，保证了线圈内的电流密度可以根据高压线圈负荷分布自由地沿轴向调整，减少了低压突发短路时的径向力。绕制后的线圈端部采用树脂密封固化，避免了各种异物和潮气的进入。 干式变压器结构特点： 1）、高压绕组导体采用高导电率的无氧铜箔，匝间绝缘采用F级绝缘材料，绕组内外均用进口玻璃网格板做骨架。铜箔连同匝绝缘在高压箔绕机上一次编程，微机控制，激光定位，引出线用氩弧焊自动焊接，分段绕制而成，然后置于模中，在真空下用带填料的树脂浇注成型。 2）、低压绕制采用与高压绕组高度相同的铜箔，连同F及匝绝缘在低压箔绕机上绕制。绕制时绕组引线用铜排经氩弧焊自动焊接后引出，绕组中间放入撑条形成冷却气道，端部用树脂灌封，固化成型。 3）、铁心采用优质晶粒取向冷轧硅钢片，45度全斜接缝及铁轭无穿孔结构，以保证较低的空载损耗。铁心夹紧采用国内独步的预应力、透气方钢夹件结构，心柱采用绝缘带绑扎，上下夹件采用内拉板结构，铁心表面采用特殊树脂密封工艺，因此增加了结构强度和夹持力，同时也降低了噪音。 干式变压器订货须知： 1.产品型号 2.额定容量 3.额定电压及高压分接范围 4.相数 5.额定频率 6.连接组标号 7.冷却方式 8.保护等级 9.使用条件 10.绝缘水平 11.采用标准 12.其他特殊要求联系人：骆经理 联系电话：13511474176 18969609321
