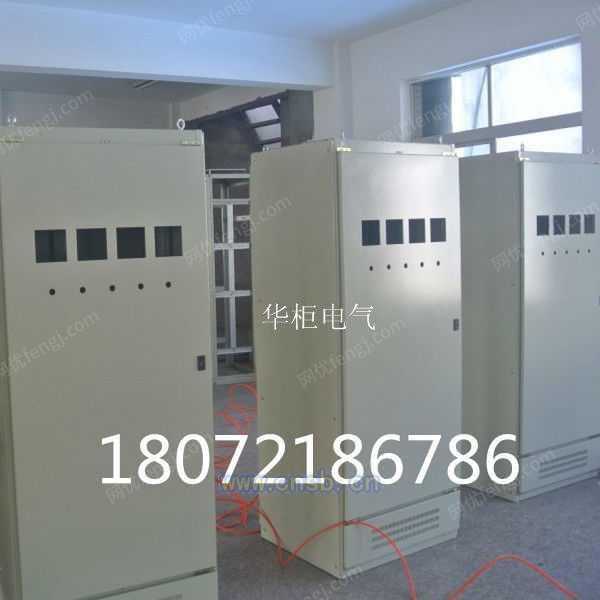

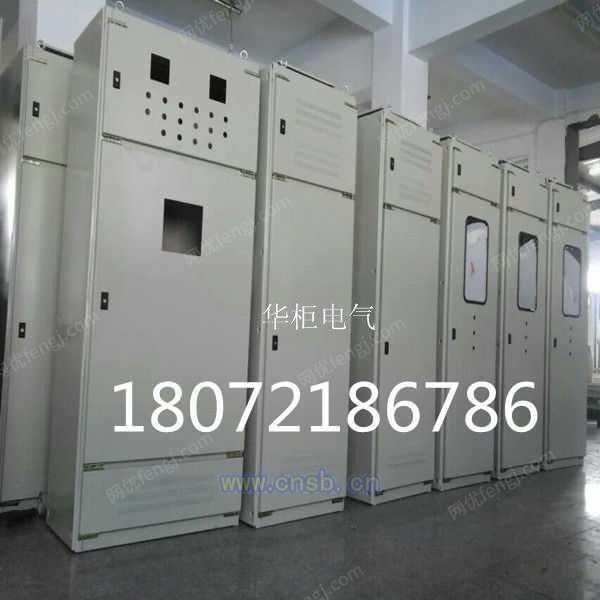

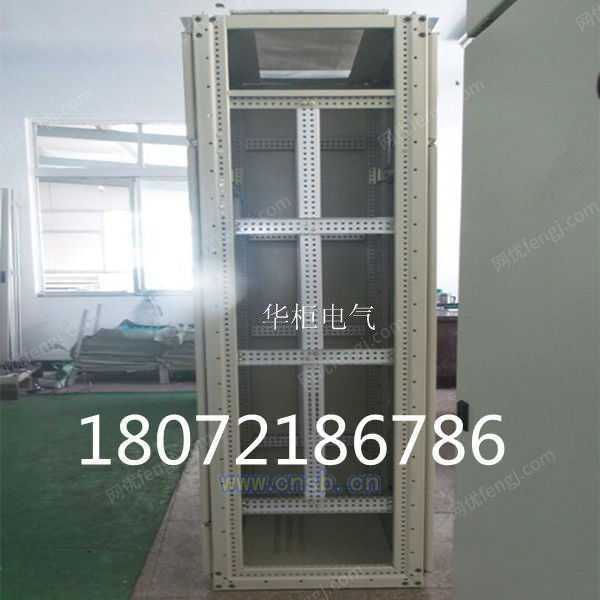

GGD柜体

概述： GGD型交流低压配电柜适用于发电厂、变电所、厂矿企业等电力用户的交流50Hz，额定电压380V，额定电流至3150A的配电系统中，作为动力，照明及配电设备的电能转换、分配、控制之用。GGD交流低压配电柜是本着安全、经济、合理、可靠的原则设计的新型低压配电柜。产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性、实用性强，结构新颖、防护等级高等特点。可作为低压成套开关设备的更新换代产品使用。GGD型交流低压配电柜符合IEC439《低压成套开关设备和控制设备》，GB7251《低压成套开关设备》等标准。 2使用条件： 1、气温度不高于+40℃，不低于-5℃。24h内的平均温度不得高于+35℃ 2、内安装使用，使用地点的海拔高度不得超过2000m 3、围空气相对湿度在温度为+40℃时不超过50%，在较低温度时允许有较大的相对湿度（例如+20℃时为90%）应考虑到由于温度的变化可能会偶然产生凝雾的影响。 4、设备安装时与垂直面得倾斜度不超过5度 5、设备应安装在无剧烈震动和冲击的地方，以及不足以用电器元件受到腐蚀的场所 6、用户有特殊要求时可与制造商协商解决。 3产品型号及含义： GGD□□□ G：交流低压配电柜 G：电器元件固定安装、固定接线 D：电力用柜 □：设计序号 1、分断能力为15KA 2、分断能力为30KA、分断能力为50KA □：主电路方案代号 □：辅助电路方案代号 4主要技术参数 1、主电路方案 GGD柜的主电路设计了129个方案，共298个规格（不包括辅助电路功能变化及控制电压的变化而派生出的方案和规格）： GGD1：49个方案，123个规格 GGD2：53个方案，107个规格 GGD3：27个方案，68个规格 主电路方案是征求了广大设计、使用部门的意见选编的，增加了发电厂需要的方案。额定电流增加到3150A，适合2000KV以下的配电变压器选用。 此外，为适应无功补偿的需要设计GGJ1、GGJ2电容补偿柜，其主电路方案4个，共12个规格。 2、辅助电路方案 辅助电路的设计分供用电方案和发电厂方案两部分。GGD柜内有足够的空间安装二次元件，同时NLS还开发研制了专用的LMZ3D型电流互感器以满足发电厂和特殊用户附设继电保护时的需要。 3、主母线 考虑到价格比和以铝代铜的可行性，额定电流在1500A及以下的时采用单铝排母线，额定电流大于1500A时采用双铜排母线，生产厂按此规定制造样机并通过型式试验。生产厂也可根据用户要求将铝母线换成同等载流量的铜母线。 母线的搭接面均采用搪锡工艺处理。 4、电器元件选择 A、GGD柜主要采用国内已能批量生产的较先进的电器元件，如MB、DZ20、DW15等，同时也根据经济、合理的原则，在充分考虑可行性的前提下保留了部分可用的老产品如DZ10等，不选用已淘汰的电器元件。 B、HD13BX和HS13BX型旋转操作式刀开关是NLS为满足GGD柜独特结构的需要而设计的专用元件，它改变了机构的操作方式，保留了老产品的优点，是一种实用新型的电器元件。 C、如设计部门根据用户需要，选用性能更优良、技术更先进的新型电器元件时，因GGD具有良好的安装灵活性，一般不会因更新电器元件造成制造和安装方面的困难。 D、为进一步提高主电路的动稳定能力，NLS设计了GGD柜专用的ZMJ型组合式母线夹河绝缘支撑件。母线夹由高强度、高阻燃型PPO合金材料热塑成型，绝缘强度高、自熄性能好和结构独特，只需调整积木式间块即可方便地组合成单母线夹或双母线夹，绝缘支撑是套筒式模压结构，成本低、强度高，解决了老产品爬电距离不够的缺陷。
