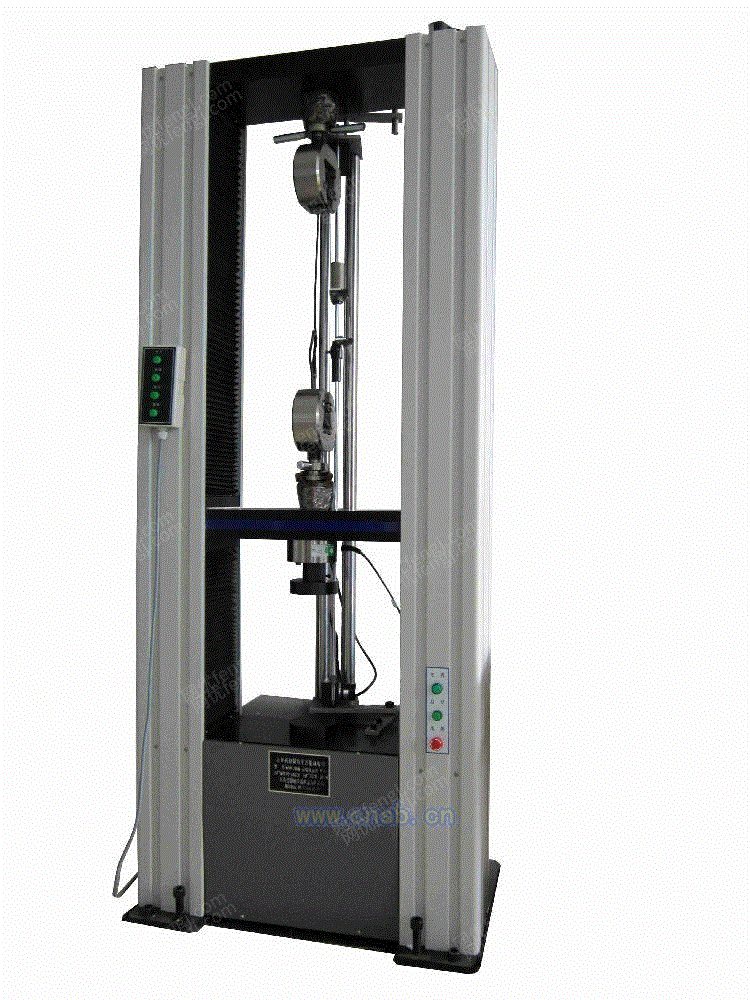

WSM电子试验机

WSM系列计算机控制电子试验机(非金属类） 产 品 介 绍 一、 产品的制造和检验标准 1. GB/T16491—1996《电子式试验机》； 2. GB2611—92《试验机通用技术要求》； 二、适应标准 1．GB/T1040.1-2006/ISO527-1-1993《塑料拉伸性能的测定》、 2．GB/T1041-2008/ISO604-2002《塑料压缩性能的测定》、 3．GB/T9341-2008/ISO178-2001《塑料弯曲性能的测定》 4．GB8804.2-1988塑性塑料管材拉伸性能试验方法 聚氯乙烯管材 5．GB9647-1988塑料管材耐外负荷试验方法 6．GB/T 17200-2008/ISO5893 橡胶塑料拉力、压力和弯曲试验机（恒速驱动） 技术规范 7． ASTM D638-2003 塑料拉伸性能的试验方法 三、 产品介绍 1. 应用范围：非金属、塑料复合材料及制品的拉伸、压缩、弯曲物理性能试验。还可以增配环境试验箱体在高温或低温环境下进行拉伸、压缩性能试验。 2. 应用领域：可广泛应用于航空航天、石油化工、汽车零配件、工程塑料、电线、电缆、塑料橡胶、纺织、陶瓷、建材、金属材料、高分子材料分析检测。 3. 应用样品：哑铃型、矩形、圆形、圆柱形、角形（90°或者180°）等 4. 供货机型：可按用户要做试验的试样材质、几何形状、负荷范围、相关标准，确定机型（微型、精密型、标准型、特殊型）。 5. 测试结果：可测定材料的拉伸强度、压缩强度、弯曲强度、屈服强度、断裂伸长率、弹性模量、应力、应变等多种参数。 6. 力值测量：配高精度传感器，全量程线性，测试范围更宽扩。 7. 变形测量：主机高精度光电编码器测量，还可以配大变形测量装置，测量伸长率和弹性模量的度。 8.1曲线方式： 拉伸：力—伸长、应力-应变、强度-时间；力-时间、伸长-时间、应变-时间。 压缩：力-变形、应力-应变、强度-时间、力-时间、变形-时间、应变-时间 抗弯：力-挠度、强度-时间、力-时间、挠度-时间。 8.2曲线对比：同组试验的曲线可以多种颜色迭加对比。 8.3局部放大试验：曲线上的任意段可进行区域放大分析和还原。 8.4数据分析：在曲线图上的试验数据可随意选取分析。 9.自动存储：试验条件、测试结果、测试曲线、数据和一组试样结果选定是否有效，并可连续测试动存储，随时调用，可以按着每一个人的测试习惯，分别命名存储在不同的文件目录下。 10.报告选择打印：可按用户需求选择不同的报告格式，可用EXCEL或Word直接查看报告或选取不同的曲线数据对比形式，包括分开对比和叠加对比打印。 11.仪器功能： 11.1.断裂停车功能：试样拉断瞬间能自动停车。 11.2.自动保护：有自动过负荷、过流、过压、欠压、超温、上下限位保护。 11.3.横梁位置：本机除具有独特的标尺横梁位置指示外，还有横梁位置数字显示功能。 11.4.控制功能：恒试验力、恒变形控制方式、自动返车功能。 11.5手动控制：除自动控制外，还有中文液晶显示手动控制箱，可手动操作横梁上下变速，使移动横梁位置控制更方便。 11.6可选择不同的力值单位（N、kgf、gf） 11.7清零：可对负荷、变形、位移测量随时进行手动或自动清零。 四、主要技术参数及精度 1、试验机等级：0.5级 2、力值测量 2.1试验力：0.5KN 1KN、2KN、5KN、10KN、20KN、30KN、50KN 2.2有效测力范围： 0.4%-FS（内外不分档） 2.3分辨力： 1/300000 2.4高精度传感器精度：±0.5% 2.5负荷测量精度：±0.5% 3、 试验速度 3.1调节范围： ≤50kN: 0.001～500mm/min（无级调速） ≥100kN: 0.001～200mm/min（无级调速） 3.2速度精度： ±0.5% 3.3匀试验力速率、匀变形速率控制范围：0.01%～10%FS/S 3.4 匀试验力速率、匀变形速率控制误差：±0.5% 3.5 恒试验力、恒变形控制范围：0.5%～FS 3.6 恒试验力、恒变形控制误差： 小于10%FS时为设定值的±1% 大于10%FS时为设定值的±0.1% 4、 位移（移动横梁） 4.1 测量范围：0~1000mm 4.2 分辨力：0.001mm 4.3 位移精度：±0.5% 5、变形 5.1 横梁变形测量精度：±0.5% 5.2 横梁试验中变形测量范围：580-860mm 5.3 大变形测量精度：±0.5% 5.4 大形测量范围：10-1000mm 6、机器结构描述 6.1 双丝杠四立柱结构，采用圆弧同步带轮减速，德国毛坯滚球丝杠，传动无间隙，使试验力和变形速度精密控制得到保证。四立柱结构保证结构**稳定，刚性十足，寿命和克服机械变形大大提高。圆弧同步带轮传动平稳，响应快，噪声低。 伺服单元采用全数字交流进口伺服电机和驱动器，调速范围宽，精度高。 6.2有效试验宽度：400-420mm 6.3夹具间有效行程：580-860mm 6.5横梁有效行程：1000mm 6.6 参考外形尺寸：900×470×1840mm 6.7 参考重量：100.-300kg 6.7电源：AC220V 0.5KW和AC 380V 0.85KW/1.5KW 五、主 要 配 置 序号 名 称 型 号 数量 制 造 厂 家 1 主机 WSM系列 1台 长春智能 其 中 滚珠丝杠副 2根 德国毛坯国内加工 圆弧同步带 4根 宁波 同步带轮 6个 宁波 全数字交流伺服电机 1台 进口日本富士 驱动器 1台 进口日本富士 2 测量控制系统 1套 长春智能 手控制盒 选配 1个 长春智能 负荷传感器 世铨 1个 美国 大变形引伸计 10-1000 1只 长春智能 3 拉伸夹具 搬杆 1套 长春智能 4 三点抗弯夹具 1套 长春智能 5 压缩试验夹具 1套 长春智能 6 计算机 主流配置 1台 清华同方 7 打印机 彩色喷墨 1台 HP 8 软件包试验软件（适应XP） 1套 长春智能 六、计算机系统及软件包特点 试验机软件是我公司研发WdowsXP SP3以上操作系统下运行包含界面软件WIN7操作系统，功能强大、操作直观的试验软件系统，便于掌握、可根据需要灵活配置。 6.1 功能说明 可以根据不同的用户类型：管理员用户和非管理员用户自主定义，每个人都可以按着自己的要求去设置属于自己的个性试验。不同的材料特性，不同的试验标准，灵活的设置符合要求的试验方案。 即可试验前录入试样参数，也可以试验后录入试样参数，即可以单根录入试样参数，也可以批量录入试样参数，既可以试验前修改试样参数，也可以试验后修改试样参数，完全满足您的操作习惯。 专业的、灵活的控制方式使您试验时会得心应手，全程的应力、应变控制完全符合国际、国家、行业标准中要求的控制方式，平滑的控制方式切换和高速的采样速率更加真实的反映材料的特性。 严格的按照试验相关标准进行进行的数据结果计算统计，并配备完善的数据查询功能，打印功能，导出功能保证试验数据的准确性、可靠性，真实的体现和反映材料本身的性质和特性。 不同的用户根据其角色的不同将拥有不同的权限，使软件系统更加专业化，细节化，任性化。 快速的数据结果公式计算，灵活的报表方案设计，将它彻**底的由单一的控制软件变为控制系统平台。
