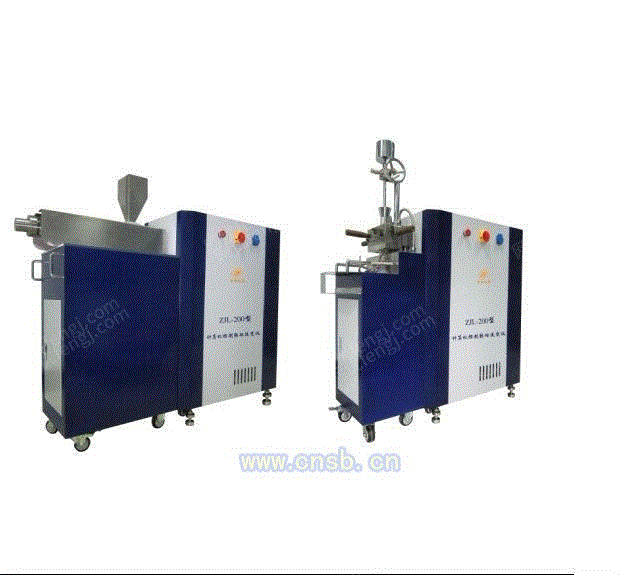

ZJL-200计算机控制转矩流变

ZJL-200计算机控制转矩流变仪 产品介绍 一、应用 转矩流变仪是用来研究聚合物流动与变形，并将结果用扭矩.时间和扭矩.温度等用图表形式表示出来的仪器设备；主要用在实验室里模拟生产中混炼、挤出过程，获得一系列数据来指导现实中对配方的研究和生产。 转矩流变仪是研究材料的流动、塑化、热剪切稳定性的理想设备，可广泛地应用于科研和生产，是进行科学研究以及指导生产的重要仪器。转矩流变仪提供了更接近于实际加工的动态测量方法，可以在类似实际加工的情况下，连续、准确、可靠地对材料的流变性能进行测定，例如多组份的混合、热塑性树脂的交联、弹性体的硫化，材料的动态稳定性以及螺杆转速对体系加工性能的影响等。 二、 产品功能 转矩流变仪用来研究聚合物热缩性、热稳定性、剪切稳定性、动态流变性能和塑化行为。多组份物料的混合，热固性树脂的交联固化、弹性体的硫化，材料的动态稳定性以及螺杆转速对体系加工性能的影响等，主要用于主要用于测定和分析高分子材料的加工性能和流变行为，其中包括热塑性树脂、橡胶和热固性材料等，同时制备各种预混试样用于其他物理和化学性能测试。 转矩流变仪可以用来研究热塑性材料的热稳定性、剪切稳定性、流动和固化行为，其特点是能在类似实际加工过程的条件下连续、准确、可靠地对体系的流变性能进行测定。可以完成的典型实验有XLPE材料的交联特性测定，PVC材料融合特性以及热稳定性的测定，材料表观粘度与剪切速率关系的测定等等。 具有模块化设计和即联即用功能：主机是控制，具有驱动和控制测量单元的功能；受控辅机（如混合单元和挤出单元）是智能化的针对特定应用的测量单元，可通过总线系统将测量数据传输到主机。 三、应用领域 1、UPVC加工性能研究及材料开发 2、热塑性材料的开发及加工性能研究 3、交联、热固性树脂固化性能研究 4、教学科研应用 四、性能参数 主机 1）电机功率： 4.4kW 2）转速范围： 0.1~120 rpm 3）速度控制精度： ±0.2% 4）转矩测量范围： 0 ~ 200Nm 5）转矩测量精度： ±0.2%. 6）熔体压力测量范围： 0.1~100Mpa 7）压力测量精度： ±0.2 %. 8）温度控制范围（五路控温）：室温~300℃ 9）温度控制精度： +1.0℃ 10）图形显示：转速、转矩、温度、压力、扭矩 11）电压：AC380V 7.5kw 混炼机 1） 混炼机容量： 200ml 2） 材质： 1Cri9Ti 3） 转子类型： Roller 4） 转速比： 3：2 5） 温度： 300℃ 6） 扭矩： 200Nm 7） 加热方式： 电加热 8） 加热区： 3路（4路测温） 9） 机器体积（长×宽×高）： 1600×450×1300（mm） 塑料单螺杆挤出机（材料38CrMOALA） 1） L:D： 25：1 2） 螺杆直径： φ20mm 3） 螺杆压缩比： 2.5：1 4） 温度： 300℃ 5） 加热方式： 电加热 6） 加热区： 5路 7） 机器体积（长×宽×高）： 1600×450×1300（mm） 模具 1） 毛细管模具： 含φ1.27 长径比20：1、30：1、40：1模芯各一 2） 圆柱模头（可选）： 内径φ5 3） 其余模具可选或者根据客户要求定制。 五、主要配置 序号 名 称 型 号 数量 制 造 厂 家 1 测控主机 长春智能公司 包 含 驱动电机及驱动器 SMMB-302F3AEDM 1套 浙江欧瑞 减速机 160PLF 12K 1台 浙江 扭矩传感器 1台 北京 控温模块 DTE 5块 台达 测控系统 （含压力、温度、扭矩、转速、放大电路等） 1套 长春智能公司 2 混炼器单元 200ml 包 含 加热板（含加热元件） 3块 长春智能公司 压料装置 1套 长春智能公司 转子 （Roller型） 2个 长春智能公司 齿轮箱 1套 长春智能公司 3 挤塑机单元 包 含 单螺杆 （长径比：L/D 25：1） 1套 浙江 螺筒 1支 长春智能公司 装料漏斗 1套 长春智能公司 加热装置 5路 1套 长春智能公司 螺杆定心装置 1套 长春智能公司 4 单螺杆模具 毛细管模具 内径1.27mm、 包 含 长径比：20：1 1只 长春智能公司 长径比：30：1 1只 长春智能公司 长径比：40：1 1只 长春智能公司 圆柱模头 φ5 1只 长春智能公司 5 试验软件 含 聚合物熔体测量数据处理软件 1套 长春智能公司 挤出机数据处理软件 1套 长春智能公司 混合器数据处理软件 1套 长春智能公司 6 计算机控制系统 含 品牌计算机 1套 清华同方 打印机 HP彩喷A4 1台 惠普 六、结构原理及性能特点 1）结构组成：一台主测控主机在不同需求下独立与混炼器或单螺杆挤出机、双螺杆挤出机对接，形成混炼流变仪和挤出流变仪两种模式,并可通过程序进行识别。 ZJL-200转矩流变仪，除了其主要部分的主机、挤出机、混炼器、计算机外，还可根据需要配有自动称重单元，测径单元，三辊压延，螺杆挤出机，吹膜机，带状试样压光及牵引单元、膜质量测试单元。 利用这些单元可完成更多的测试工作。 1、自动称重单元：可以自动完成材料的表观粘度与剪切速率及剪切应力关系测量。 2、测径单元：完成口模膨胀的自动测量。 3、带状试样压光及牵引单元：可制成均匀的带状试样，供拉伸及热延伸实验使用。 4、膜质量测试单元：可完成透明材料的杂质颗粒缺陷及透明度的测试。 以上选配单元（常规配置不含以上单元）可由测控主机与计算机为核心与其他部件分别组合，构成不同的实验系统。这些功能在国内处于地位。 主机：主要由机体、驱动电机和驱动器、减速机、扭矩传感器、温控系统、测控系统、计算机数据处理系统等组成。
