东莞电炉厂 鞋模铸造设备之一

东莞电炉厂生产的鞋模铸造台生产设备之一

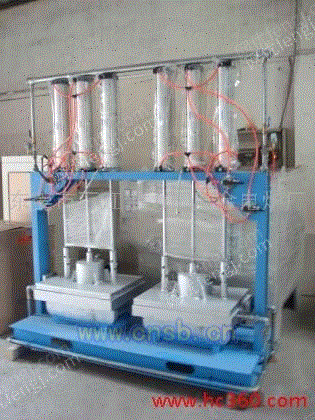

●鞋模设备一 标准型双工位铸造台（双台面）

主要技术参数 1、工作台框架采用16#槽钢焊接制作，浇铸口采用无缝钢管加工而成，浇铸口压板用18 mm厚钢板焊接制作。
2、设备外形尺寸：长1800mm *宽850 mm * 高1800 mm。
浇铸台单个台面尺寸：730mm*560mm。每台设备装有并排2个台面。工作台面采用铝合金铸造而成，厚85mm。内置冷却循环水管，
3、铝板工作台底部为真空箱采用8 mm钢板焊接制作，真空箱的侧面设有活动式清理口，真空管直径1.5寸管。
4、每台设备配有6个直径Φ100 mm的气缸、控制压板和浇注口升降。
5、每台设备配有油水分离器、控制阀、球阀、真空表与气管等元件。
