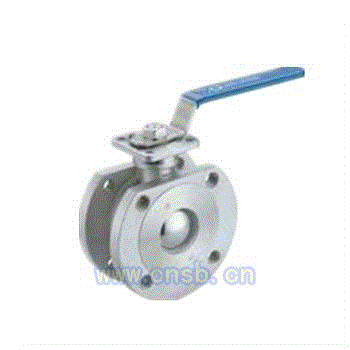

对夹超薄型球阀

产品名称： 对夹超薄型球阀
产品型号： Q71F
产品特点： 对夹超薄型球阀具有结构长度短、重量轻、安装方便、节省材料等。


对夹超薄型球阀详细资料：

........................................

一、主要零件的材料说明：

零件名称 材质
阀体 不锈钢CF8M/CF8 碳钢WCB
球 不锈钢 316/304 不锈钢SS304
密封垫 聚四乙烯PTFE 聚四乙烯PTFE
阀杆 不锈钢 316/304 不锈钢SS304
填料 聚四乙烯PTFE 聚四乙烯PTFE
定位锁 不锈钢304 不锈钢304
手柄 不锈钢304 不锈钢304
发绀螺母 不锈钢304 不锈钢304
填料压盖 不锈钢304 不锈钢304
手柄套 塑料 塑料
密封瓶帽 不锈钢 316/304 不锈钢SS304
垫圈 聚四乙烯PTFE 聚四乙烯PTFE

二、主要外形尺寸：

SIZE 1/2" 3/4" 1" 1-1/4" 1-1/2" 2" 2-1/2" 3" 4" 5" 6"
d 15 19 23.5 30 36 45 58 67 79 100 125
L 32 38.5 45 55 62 72 95 120 145 200 225
D 95 105 115 135 145 160 180 195 215 245 280
D1 65 75 85 100 110 125 145 160 180 210 240
D2 45 55 65 78 85 100 120 135 155 185 210
H 62 70 79 86 92 102 158 172 187 200 240
E 110 125 135 150 150 180 250 300 350 650 840
b 14 14 16 16 18 20 22 24 24 26 26
z-d1 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-18 8-18 8-23
f 2 2 2 3 3 3 3 3 3 3 3
