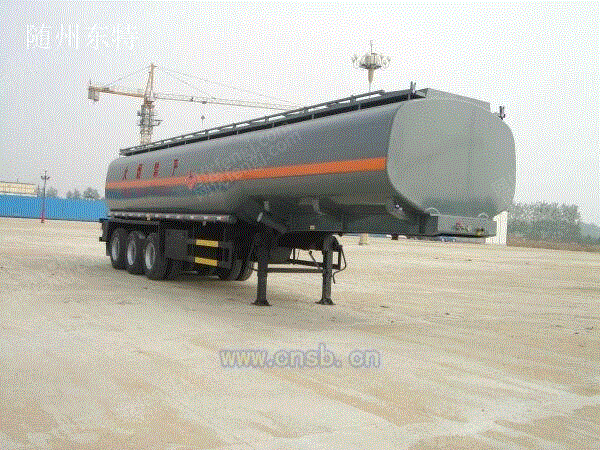

DTA9406GHY钢衬塑半挂

【主要技术参数】

产品商标
 特运牌
 公告批次
 229

产品名称
 DTA9406GHY钢衬塑半挂
 产品号
 ZJ2FX3KK04S

总质量
 40000
 罐体容积
 49.89

额定载质量
 31550
 外形尺寸
 12990×2500×3900

整备质量
 8450
 货厢尺寸
 ××

额定载客

 准拖挂车总质量


驾驶室准乘人数

 载质量利用系数


接近角/离去角
 -/17
 前悬/后悬
 -/1680

钢板弹簧片数
 -/8/8/8,-/10/10/10
 转向形式


轴数
 3
 轴距
 7150+1310+1310

轮胎数
 12
 轮胎规格
 11.00R20 12PR

前轮距
 -
 后轮距
 1850/1850/1850

轴荷
 -/24000(并装三轴)
 车速


其它
 1、罐体有效容积:49.89立方米,介质名称:己烷,密度:0.664吨/立方米;罐体总长为12790mm,罐体前段尺寸(长×宽×高)为:4560×2495×1950,罐体后段尺寸(长×宽×高)为:8230×2495×2100,罐体前段截面积为4.37平方米,罐体后段截面积为4.71平方米.2、侧面及后下部防护装置的材料均为Q23,侧防护装置与车辆焊接加螺栓联接,后防护装置与车架焊接,后防护装置断面尺寸为140mm×50mm,后防护装置离地高度为500 mm,



半挂行走部分为13.00米鹅颈式半挂，骨架大梁为16锰钢（尽量减轻自重），半挂车采用15T三轴富华桥，其中一轴配带ABS装置，钢板簧为每组8片加厚型号的,44T加强支腿，90#牵引销，一个碳钢1000L冲气式水箱置于大梁底部一侧，轮胎淋水安装到位，一个工具箱，二个备胎架。支撑臂按新工艺加宽加强焊牢。注：轮胎钢圈定作方自带。运输介质：、液碱。


罐体有效容积55立方，罐体采用武钢产Q235型碳钢6mm板制作，罐体前、后的正中各一个爬梯。严格按照公告尺寸制作。




罐体内衬16—18mm厚的PE聚乙烯防腐，全塑防浪板共8道，外加8道加强箍，罐体三个进料口带接料盘用软管引下，配两个钢衬塑罐盖前面为加大人孔，中间一个全塑罐盖，3个呼吸阀，罐体后尾底部一个DN100四氟蝶阀，后三通左右各一个DN80、DN100的全塑出料口带保护箱，后封头点预留一个DN150的出料口，预留口法兰用盲板封上。



罐体做深灰色耐酸碱防腐油漆，贴带3C标识的红白反光条，红色反光带，贴“腐”字，配两根DN80、DN100的耐酸管各一根，两只4KG灭火器，灯光齐全。


具体要求可根据客户要求制作。
