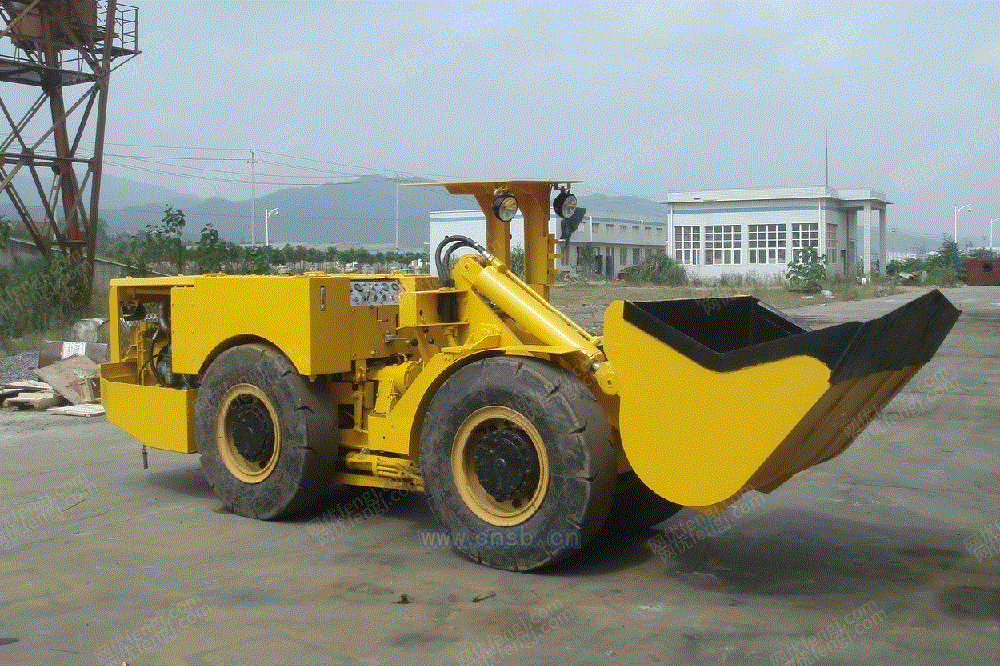

WJ-1.0内燃铲运机

WJ-1.0内燃铲运机
该机型为铰接式车架，工作机构为正转五杆结构，大臂为箱形结构。驾驶座设置在前车体，并有防护驾驶棚。 铲斗斗刃侧刃采用瑞典进口耐磨板。
WJ-1内燃
项目 参数
额定斗容 m3(SAE堆装)   1
额定载重量 kg   2000
牵引力 kN 50kN
铲取力kN  42kN
行驶速度（km/h） 0~8
小转弯半径：mm 外转弯半径（铲斗外侧） 4100
内转弯半径（后轮内侧） 2350
卸载高度：mm      940
相应卸载距离：mm  729
相应卸载距离角度：     43°
小离地间隙：mm 190
爬坡能力：  14°
整机操作重量：kg      7000
外形尺寸：mm 全长（运输位置）    5560
宽度（铲斗外侧） 1320
高度 车身高 1465
驾驶棚高  2000
轴距：mm 1872
轮距：mm  986
后桥摆动角 ±6°
发动机 （德国道依茨） 型号 D914L04
型式 风冷柴油机
额定功率 58KW
额定转速 2300 r/min
耗油 220g/Kwh
进气 进气采用进口唐纳森空气滤清器
出气 尾气排放配有进口加拿大催化净化装置并带消音器
传动系统 变量泵型号 美国 伊顿公司 ACA332314ROA
变量马达型号 美国 伊顿公司 ACE544114MAA
驱动桥 PC15
轮胎规格  10.00-20-14   光面耐切割型
充气压力 650kPa
轮辋规格 7.5
制动系统 工作制动 通过驱动桥蹄式制动器制动
停车制动 湿式多盘制动 弹簧制动液压释放
转向系统 型式 全液压转向器    BYZ1-320
转向油缸型号´缸数 D80/d35E ×1
转向角  36°两侧
工作液压系统 型式    手动阀控制多路换向阀
工作油泵 齿轮泵
举升油缸´缸数 D140/d70 E ×1
翻斗油缸´缸数 D125/d60 E ×1
多路换向阀 ZL20E
电气系统 电压 24V
起动马达    BOSCH 3.6KW/24V
交流发电机 BOSCH 28V/3
蓄电池  两个12V电瓶 各80Ah
仪表 发动机机油温度表 /发动机机油压力表/柴油油量表/电流表
加油容量
  发动机机油 10公升 以各型号机油标尺下限为准
柴油箱 120公升
行驶箱油 110公升    上稠40#液压油
液压油箱 180公升    68抗摩液压油
驱动桥 主传动加油7升/每轮边减速器加油3升/润滑油GL-4   85W/90 重负荷 齿轮油
