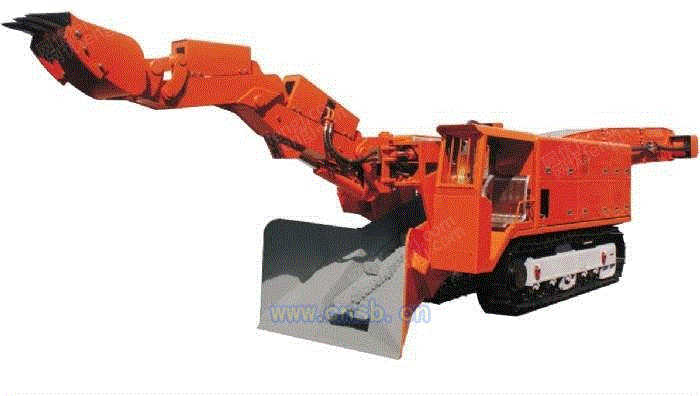

履带式挖掘装载机100/45L

大坡度专用机型≤32度
履带式挖掘装载机（俗名：扒渣机）是一种连续生产的高效率出矿设备，主要用于矿山岩巷、半煤岩巷掘进，也可以用于引水洞、铁路隧道施工和国防洞窟施工中的装载作业，与我公司生产的煤矿用液压钻车配套使用可实现煤矿掘进机械化作业，大大提高掘进速度，可适用于小型断面，坡度+20°~-32°的巷道。其主要特点为：
■扒取力大，装载能力强。采用密封润滑式履带，张紧履带装置调节方便，使用寿命长；采用挖掘机专用斗齿坚固耐用，互换性好。
■输送机从尾部能将岩石卸入自卸汽车、梭式矿车、侧卸式矿车、皮带机、箕斗等其它转载设备上去。（卸载高度可根据用户需要进行设计）
■主要动作采用先导阀控制，操作轻松简便，安全舒适，机动灵活，爬坡能力强，工作平稳无冲击。
■可加装液压破碎锤，对巷道底板、侧帮底部进行破碎、修护、爆破后大块岩石、煤块等进行破碎锤碎等功能。
■可以利用工作臂实现掌子面排险，全断面装岩，不留死
角，不需人工辅助清理工作面。
小机型系列

项目 单位 技术参数值
产品型号   ZWY-100/45L
整机重量 Kg 12200
装载能力 m³/h 100
    标准臂 短臂（可选）
挖掘宽度 mm 5300 4800
挖取距离 mm 1970 1820
挖掘高度 mm 3090 2570
挖掘深度 mm 600 480
卸载高度 mm 1480-1760（可变）
卸载距离 mm 3300（可变）
行走速度 m/s 0.25±5%
刮板链速度 m/min 40
刮板链运输机构形式   单链单驱
适用巷道坡度 （°） ≤32
工作压力 Mpa ≤32
接地比压 Mpa ≤0.1
离地间隙 mm ≤310（可加高）
总功率 KW 45
操纵方式   液控
履带内侧宽度 mm 941（可加宽）
物料通过尺寸（宽×高） mm 580×710
工作臂回转角度 （°） ±55
外形尺寸（运输状态） 长 mm 8100
宽 mm 1690
高 mm 2100
外形尺寸（工作状态） 长 mm 9700
宽 mm 1690
高 mm 2310
适用巷道断面（宽×高） m ≥2.5×2.5
