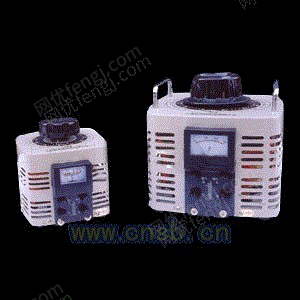

单相调压器TDGC2-1000W

调压器.产品概述 (TDGC2. TSGC2.TDGC2J. TSG
应用范围 调压 品牌 国产
型号 TDGC2(J) TSGC2(J) 频率特性 低频
电源相数 单相 铁心形状 环型
冷却形式 干式 铁心形式 环形
绕组形式 自耦 防潮方式 开放式
冷却方式 自然冷却 外形结构 立式
电压比 220/0-250（V）  效率(η) 0.8
额定功率 0.2~200（KVA）

C2J调压器)
      调压器系列为机电工业第十四批节能产品 。 在调压 、温控 、调速 、调光 、功率控制等领域。应用十分广泛 ，TDGC2J、TSGC2J型调压器产品外形呈六角形，属老型产品；TDGC2、TSGC2型调压器外形呈四角形，属新型产品。
 调压器.使用场合 (TDGC2. TSGC2.TDGC2J. TSGC2J调压器)

      工业 轻工业 家用电器 照明系统
 调压器.产品性能 (TDGC2. TSGC2.TDGC2J. TSGC2J调压器)

输入电压 单相220　三相(三相四线)380V
输出电压 单相0-250　三相0-430V
工作频率 50Hz/60Hz
效率 >90%
波形失真 无附加失真
温升 <60℃
抗电强度 2000V/min
绝缘电阻 单相>5MΩ　三相>2MΩ

 调压器.型号规格 (TDGC2. TSGC2.TDGC2J. TSGC2J调压器)

相数 型号 规格
(kVA) 产品尺寸
(深×宽×高)
(mm) 包装尺寸
(深×宽×高)
(mm) 重量(kg) 台装
单相 TDGC2J 0.5 140×160×200 450×340×220 4.2 6
1 170×210×230 420×400×250 6.5 4
2 210×250×230 440×250×500 11.8 2
3 240×270×230 490×290×260 14.5 1
5 350×380×270 390×420×310 26 1
7 350×380×270 390×420×310 26.5 1
10 350×430×430 430×480×510 54 1
15 350×430×590 430×480×670 80 1
20 350×430×590 430×480×670 83 1
30 350×430×1100 450×480×1170 165 1
40 350×430×1100 450×480×1170 171 1
单相 TDGC2 0.2 120×110×120 320×280×150 3 4
0.5 140×130×130 320×280×310 4 4
1 200×180×180 430×240×440 6.5 4
2 200×180×200 430×240×440 9 4
3 220×180×200 480×280×260 11 2
5 310×240×240 310×280×300 16 1
10 310×240×410 330×280×500 36 1
15 310×240×560 330×280×660 48 1
20 310×240×770 330×280×800 56 1
30 310×240×1500 390×340×1600 105 1
相数 型号 规格
(kVA) 产品尺寸
(深×宽×高)
(mm) 包装尺寸
(深×宽×高)
(mm) 重量(kg) 台装
三相 TSGC2J 3 170×210×520 250×260×580 21 1
6 210×250×520 290×300×580 31 1
9 240×270×520 320×300×580 42 1
12 350×400×590 430×430×670 73 1
15 350×400×590 430×430×670 79 1
20 350×400×590 450×470×1170 81 1
30 350×430×1100 450×470×1170 765 1
40 350×430×1100 450×470×1170 170 1
45 350×430×1100 450×470×1170 175 1
50 350×430×1100 450×470×1170 180 1
三相 TDGC2 0.6 150×120×330 320×220×420 17 2
1.5 170×130×340 370×290×420 20 2
3 270×170×420 340×240×500 20 1
6 260×210×460 320×270×520 28 1
9 280×210×480 330×270×520 35 1
15 320×240×570 360×300×650 48 1
30 330×340×1500 390×34×1600 105 1

 调压器.选型提示 (TDGC2. TSGC2.TDGC2J. TSGC2J调压器)

      1、本调压器产品不能多只并联使用
      2、三相产品必须接入零线方可正常工作
      3、本产品仅室内使用
