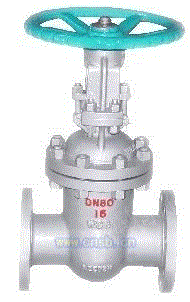

Z45T-10型暗杆楔式闸阀产品特点：本阀广泛适用于石油、化工、制药、电力等行业，在公称压力≤1.0MPa的蒸汽、水、油类介质的管路上作启闭用。暗杆楔式闸阀价格,暗杆楔式闸阀厂家,暗杆楔式闸阀报价。
Z45T-10型暗杆楔式闸阀主要技术参数
型号 公称压力MPa 试验压力MPa 工作温度 使用介质
密封 强度
Z45H-10 1.0 1.1 1.5 ≤100-200℃ 水、蒸汽、油
Z45W-10
Z45T-10
Z45T-16 1.6 1.76 2.4 ≤200℃ 水、蒸汽、油
Z45W-16
Z45H-16C
Z45T-16C
Z45W-16C
Z45T-10型暗杆楔式闸阀主要外形尺寸
口 径
DN（mm) Z45T-10 Z45-16（C）
L D H D0 L D H D0
40 165 145 300 160 240 345 200 160
50 180 160 300 180 250 355 240 180
65 195 180 340 180 265 375 240 180
80 210 195 360 200 280 435 280 200
100 230 215 400 200 300 500 320 200
125 255 245 500 240 325 615 360 240
150 280 280 550 240 350 675 360 240
200 330 335 620 320 400 750 400 320
250 380 390 700 320 450 970 450 320
300 420 440 800 400 500 1145 560 400
350 450 500 950 400 550 - - 400
400 480 565 1050 500 600 - - 500
450 510 615 1175 500 650 - - 500
500 540 670 1410 720 700 - - 720
600 600 780 1550 720 750 - - 720
700 660 895 1800 800 - - - 800
800 720 1010 2170 - - - - -
900 780 1110 2300 - - - - -
1000 840 1220 2600 - - - - -
1200 960 1450 - - - - - -
