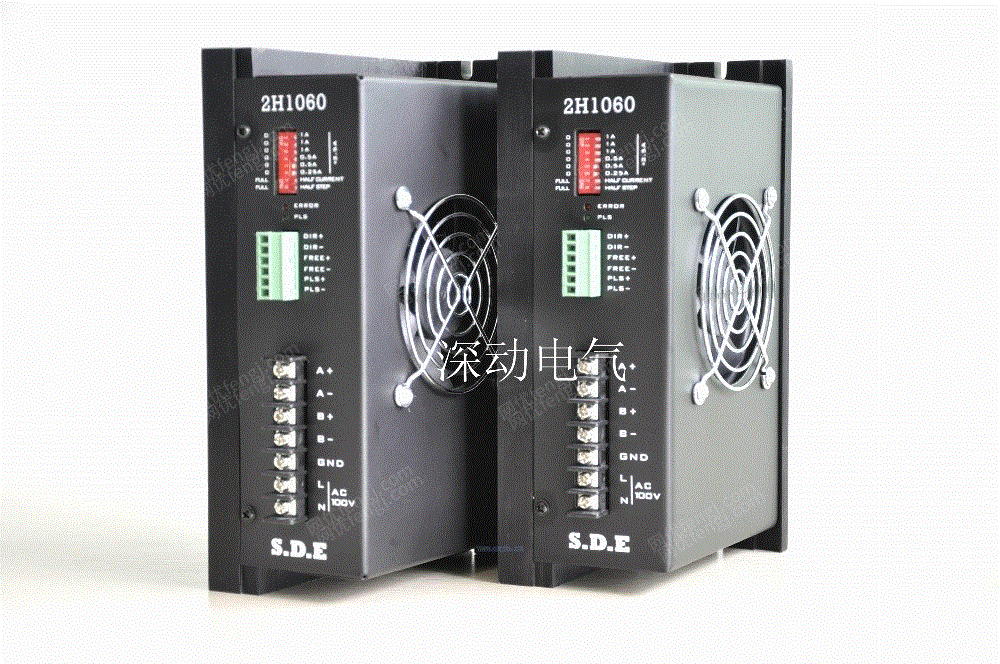

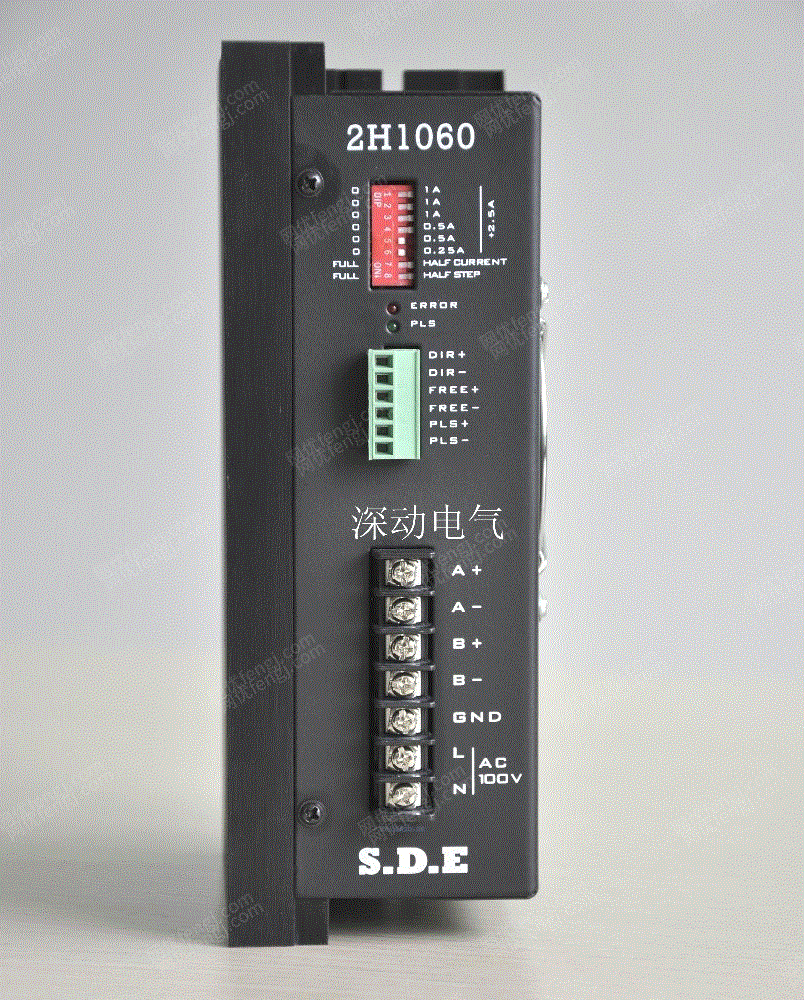

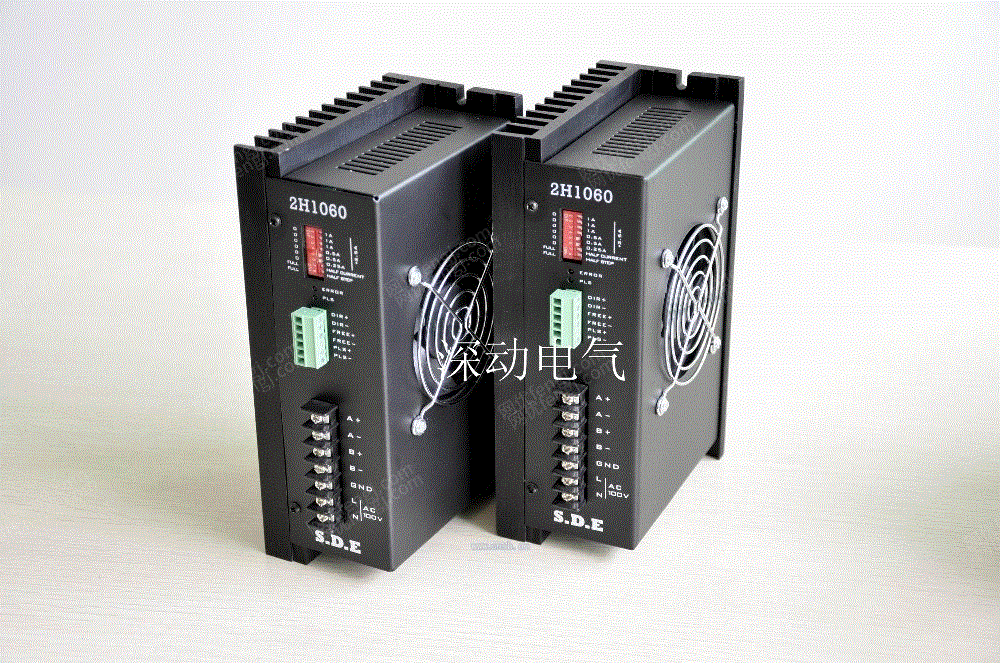

2H1060整半步型步进驱动器

信息ID:48113118

产品详情有图信息

详细介绍：

主要性能：

★整半步型步进驱动器

★工作电压：AC100V±10%；

★采用双极型恒流驱动方式，驱动电流可达每6.，可驱动相电流小于6.的任何两相双极型混合式步进电机；

★对于电机的驱动输出相电流可通过DIP开关调整，以配合不同规格的电机；

★具有DIP开关可设定电机静态锁紧状态下的自动半流功能，可以大大降低电机的发热；

★采用专用驱动控制芯片，可通过DIP开关设定整步或半步的驱动控制方式，适合高速大力矩的应用需求；

★具有脱机功能，可以在必要时关闭给电机的输出电流；

★控制信号的输入电路采用光耦器件隔离，降低外部电气噪声干扰的影响。

技术参数:

供电电压

交流60V～100V

输出相电流

2.～6.

控制信号输入电流

6～20mA

冷却方式

内置强制风冷

使用环境要求

避免有大量金属粉尘、油雾或腐蚀性气体

使用环境温度

-10℃～+45℃

使用环境湿度

<85%非冷凝

重量

1.65Kg

机械尺寸图:

典型接线图:

DIP开关功能说明:

电流调整说明:
