无泵水幕喷漆室
信息ID:47901950
产品详情有图信息
- 信息类型:求购
- 价格：0
- 所属行业：空气净化设备
- 数量：不限
- 发布时间：2018-12-17
- 所在地区：北京通州区
详细介绍：

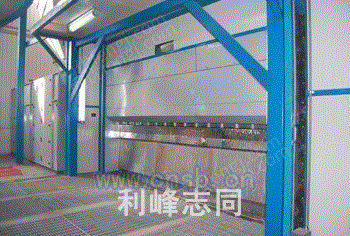

无泵水幕喷漆室
工作原理：
无泵水幕喷漆室是我公司在吸收国内外先进喷漆设备的基础上研制而成的高性能漆雾净化设备。没有水泵喷淋系统，直接采用排风机的抽风作用引导提升水箱中的水来形成循环水幕。含有漆雾的空气经过前面水幕的头道次拦截后随即进入沸腾搅拌通道，气流掠经通道下方的水面时因高速作用将水带起引导进入通道内，气流到达通道的上方时流速降低，被带起的水因重力作用会有一部分水回落向通道口下方，这样会与继续带起的水产生冲撞而成沸腾状，呈沸腾状的水珠与气流充分混合搅拌，颗粒物将被**清洗到水中，从而达到对漆雾颗粒清洗净化的目的。被提起的水其中一部分跟随气流组织进入集气箱，经分流格栅将空气与水分离，分离后的净化空气经由排风机排向室外，分离后的水则沉积在集气箱底部，汇集到溢水槽溢流到水幕板上形成循环水幕，有效地除去空气中的漆雾颗粒，给操作人员以洁净的工作环境。
在含苯类漆雾较高的喷漆环境时可加活性炭净化器配套使用，经过多次吸附以达到净化目的。漆雾颗粒净化效率：≥98％
水箱中定期添加专用的漆雾絮凝剂，将被清洗到水中的漆雾颗粒凝结成渣块漂浮到水面上便于打捞，同时也可改变漆雾的粘附状况，避免漆渣黏附到设备内侧，减少设备的维护工作量。
广泛应用于：机械、汽车、航空、航天、军工、铁路、电机、水泵、机床、家具等行业的整机或零部件喷漆。
小风量无泵水幕喷漆室技术参数
型 号
处理风量
m3/h
设备阻力
（Pa）
外形尺寸
（L×W×H）mm
水箱容积（m3）
风机型号
电机功率
（KW）
LFSP(小)-10
4500-5000
800-1100
1100×1200×2570
0.43
B4-72-12No3.6A
3
LFSP(小)-15
6500-7500
800-1100
1600×1200×2570
0.64
B4-72-12No4.0A
5.5
LFSP(小)-20
9000-10000
800-1100
2100×1200×2570
0.85
B4-72-12No4.
7.5
LFSP(小)-30
14000-15000
800-1100
3100×1200×2570
1.10
B4-72-12No6C
7.5
LFSP(小)-45
18000-22500
800-1100
4600×1200×2570
1.30
B4-72-12No8C
11
LFSP(小)-50
23500-25000
800-1100
5100×1200×2570
1.60
B4-72-12No10C
15
LFSP(小)-60
28000-30000
800-1100
6100×1200×2570
2.00
B4-72-12No10C
18.5
LFSP(小)-70
31500-35000
800-1100
7100×1200×2570
2.15
B4-72-12No10C
18.5
LFSP(小)-80
36000-40000
800-1100
8100×1200×2570
3.40
B4-72-12No10C
30
大风量无泵水幕喷漆室技术参数
型 号
处理风量
m3/h
设备阻力
（Pa）
外形尺寸
（L×W×H）mm
水箱容积（m3）
风机型号
电机功率
（KW）
LFSP(大)-15
13500-15000
800-1100
1600×1500×3355
0.88
B4-72-12No6C
7.5
LFSP(大)-20
19800-22000
800-1100
2100×1500×3355
1.17
B4-72-12No8C
11
LFSP(大)-30
27000-30000
800-1100
3100×1500×3355
1.75
B4-72-12No10C
15
LFSP(大)-45
36000-40000
800-1100
4600×1500×3355
2.63
B4-72-12No10C
18.5
LFSP(大)-50
45000-50000
800-1100
5100×1500×3355
2.92
B4-72-12No12C
30
LFSP(大)-60
54000-60000
800-1100
6100×1500×3355
3.51
B4-72-12No12C
37
