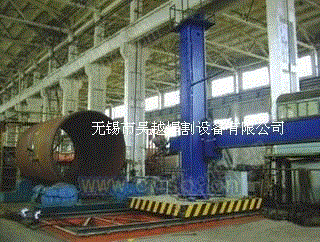

NLH6060重型焊接操作机

NLH系列焊接操作机可与焊接滚轮架配套，广泛地应用于锅炉，压力容器，石油，化工，机械等制造行业中锅筒汽包及其它圆筒形构件的内外纵缝和内外环缝的自动焊接。
该焊接系统具有结构先进，功能齐全，操作方便，对提高焊接质量起了可靠的保证作用。还可以根据用户要求配备焊剂输送回收系统、焊缝跟踪装置等其它焊接辅助系统。
主要技术参数
1 横臂升降行程 mm 6000
2 横臂伸缩行程 mm 6000
3 横臂导轨宽度 mm 60
4 立柱导轨宽度 mm 60
5 横臂伸缩速度 mm/min 120-1200
6 驱动方式 齿轮齿条副
7 调速方式 变频无级调速
8 横臂伸缩电机功率 kW 0.37
9 横臂升降速度 mm/min 400
10 驱动方式 链轮链条副
11 立柱升降电机功率 kW 1.5
12 立柱回转速度 rpm 0.11
13 驱动方式 齿轮副
14 立柱回转角度 ° ±180
15 立柱回转电机功率 kW 0.37
16 台车行走速度 mm/min 1600
17 台车轨距 mm 2000
18 台车行走电机功率 kW 0.75
19 横臂前端承载能力 kg 175
20 控制线长度 m 15
21 十字微调行程 上下 mm 100
左右 mm 100
