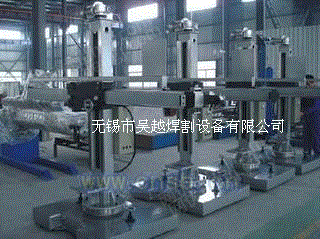

LHQ-1515轻型焊接操作机

LHQ型焊接操作机可与焊接滚轮架配套，广泛地应用于锅炉，压力容器，石油，化工，机械等制造行业中锅筒汽包及其它圆筒形构件的内外纵缝和内外环缝的自动焊接。
该焊接系统具有结构先进，功能齐全，操作方便，对提高焊接质量起了可靠的保证作用。还可以根据用户要求配备焊剂输送回收系统、焊缝跟踪装置等其它焊接辅助系统。
技术参数
1 焊臂升降有效行程 mm    1500
2 焊臂伸缩有效行程 mm    1500
3 横臂伸缩进给速度 mm/min 120-1200
4 横臂伸缩传动方式 齿轮齿条副
5 调速方式 变频无级调速
6 横臂伸缩电机功率 kW 0.18
7 横臂升降速度 mm/min 450
8 横臂升降传动方式 电动丝杆螺母副
9 立柱升降电机功率 kW 0.55
10 回转传动方式 手动
11 回转角度 ° ±180
12 台车轨距 mm 1200
13 台车驱动方式 手动
14 横臂端部悬挂重量 kg ≤125
15 控制线长度 m 10
16 十字微调行程 上下 mm 100
左右 mm 100
