TCTZ38三工位多标准插头插座

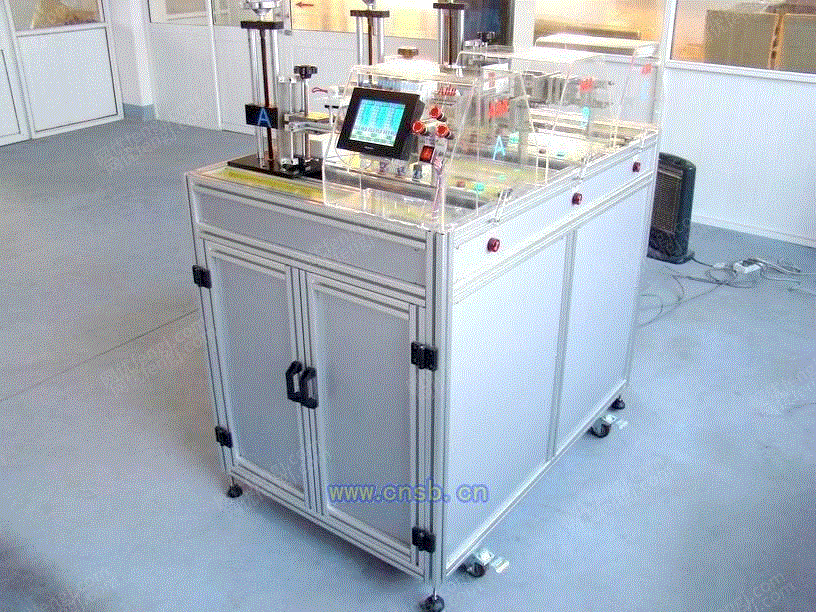

TCTZ38三工位多标准插头插座寿命试验装置
di一次采用多通道伺服控制系统，达到了±0.1mm高精度定位要求；实现了高进、退速度，大推力输出的特殊要求；实现多通道联动，独立工作的要求
di一次采用全透明有机玻璃面板设计和全透明有机玻璃防护罩结构
di一次达到多标准（BS/GB/IEC/UL等）试验要求
di一次采用希恩测试专利---分散型电流采集技术，配合希恩测试自己编制的强大功能的软件，实现了许多以前无法实现的功能
di一次实现前进、后退速度（BS标准150mm/s，IEC标准200mm/s，UL标准760mm/s）和行程的时间监控
di一次实现接通电流时间的（±20ms）控制和显示
di一次具有插头插座接触可靠性评估功能
di一次实现三相插头插座的联机（在不增加负载的情况下）试验
无锡希恩测试技术有限公司为北京ABB特别制作

一、 产品概述
GB 2099-2008（IEC60884）di20条款分断容量、di21条款正常操作条款、BS1363-2：1995di17条款、ULdi151.19.6条款进行设计、制造、调试。满足32A以下插头插座的试验要求。
二、 产品特点
1、 采用三组进口独立的高速滚珠丝杆直线运动副，配以伺服电机进行直线运动的控制；
2、 整个机构具有高速度，大推力的特点，能够满足UL快速（760mm/s）的试验要求，也能满足GB标准中大电流三相插头插座（插拔力达到300N）的插拔试验要求；
3、 采用松下的彩色大屏幕触摸屏+松下高性能PLC控制器；
4、 具有IEC,BS,GB,UL等多标准试验方式供选择，并有自由设定方式供选择；
5、 可以进行三工位同步试验，三工位独立试验，也可在不增加负载的情况下进行单工位的三相插头插座的试验；
6、 三工位独立试验互不干扰，单工位更换试样不影响其他工位的正常试验；
7、 独特的电流检测技术，可以满足从10W-10KW的负载电流检测，属希恩测试的独有专利；
8、 配合希恩测试自己编制的强大的软件，可以非常方便的看到电流的接通时间；
9、 前进时间、后退时间分别设定，方便显示试验速率（次数/分），方便调整接通电流的时间；
10、 在线式直线速度显示及速度微调功能，方便将往复速度调整得更加；
11、 具有行程时间显示功能，便于对行程时间、电流接通时间、停顿时间进行总的分析观察；
12、 对插头插座试验的失效监控，可以自由设定电流连续接不通的次数，出厂设定为连续5次无电流判为失效，发出试验失效报警功能；
13、 具有机械动作计数设定功能，接通负载次数显示功能，试验次数达到机械动作设定值时，发出结束报警讯号；
14、 具有断电记忆功能，可以在突然断电情况下，将试验次数等关键数据保留下来，也能将每次试验的次数保存下来，以便下次继续使用；
15、 具有装夹试样时的手动前进、后退功能，能进行地10mm、1mm、0.1mm前进、后退操作，便于对插头插座插入深度进行装夹调整；
16、 对插头插座接触可靠性具有评估功能，可以设定电流接通时间低于标准要求时进行失效评估计数。用于分析该产品什么时候开始进入失效期的；
17、 GB2099/IEC60884弹簧缓冲器：
国内提供弹簧组弹力校验器，让试验真正的符合标准要求；
采用计算、设计的弹簧组以及特殊的调节结构，配合弹力校验器，严格按照标准要求，调试出试验要求的弹力；
18、 采用铝合金型材制作机架，铝塑板作为箱体封板；
19、 采用滚轮及支撑脚相集合方式，便于设备的移动和固定；
20、 大量采用不锈钢制作夹具，采用滑轨式锁紧机构，锁紧可靠灵活；
21、 采用大动态夹紧方式，可以夹持大小各种规格的插头插座；
22、 具有多种夹持附件，以适合不同种类的插头插座夹持方式；
23、 留有附件添加功能，为今后遇到新型插头插座的装夹提供接口；
24、 全新有机玻璃面板设计，有机玻璃安全防护罩设计，具有美观大方的效果；
25、 具有防护罩保护连锁机构；
26、

三、 技术参数
控制电源：220VAC/±10%/50Hz/60Hz/1PH
插头形式：16A单相三线插头 2P+E 16A 220-240V
试验电源：100V AC~380V AC/40A/50Hz/60Hz/三相/单相
试验工位：三工位联动工作，三工位独立工作，三相插头插座单工位工作
试验速度：150mm/s±1.0%,200mm/s±1.0%,300mm/s±1.0%,760mm/s±3.0%,固定设置
          50-800 mm/s自由设置速度
速度调节：在线式调节±10字，±1字
手动进退：±10.0mm/步，±1.0mm/步，±0.1mm/步，
试验行程：固定行程60mm±0.1mm，自由设定10-200mm±0.1mm
行程时间：0-30s±20ms显示
前进时间：0.50s—30s自由设定±20ms显示
后退时间：0.50s—30s自由设定±20ms显示
试验速率：0—60次/min
试验次数：0-32000次（有断电保护功能）
通电次数：0-32000次（有断电保护功能）
通电时间：0-30s±20ms显示
三工位通电显示一致性：±20ms
电流检测：10W—10KW可靠检测通电电流
通电失效：出厂设置5次，可自由设定1-1000次（有断电保护功能）
失效评估：通电时间低于标准要求将被作为评估计数，范围为0-32000次
缓冲器弹簧力测试机构
缓冲器弹簧组施加力装置：（48N，60N，64.8N，84N，96N，120N）±10%
缓冲器弹簧插头载架力装置：（3.5N，4.2N，7.2N，8.1N，12.6N，14.4N）±10%
设备尺寸：800L X 1100W X 1200H
设备重量：90kg
