金属规整填料

金属规整填料

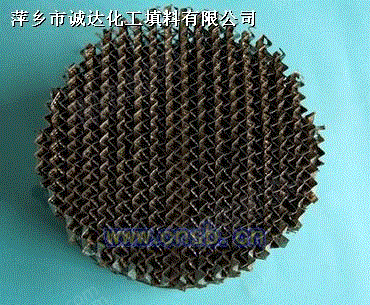

金属规整填料材质包括碳钢、铝合金及不锈钢等。由于其壁薄、空隙率大，通量大，阻力小，分离效果好，特别适用于真空精馏塔，处理热敏性、易分解、易结碳的物料。金属规整填料有孔板波纹填料、板网波纹填料、刺孔板波纹填料、丝网波纹填料及环形波纹填料。

主要技术指标：

填料名称	型号	比表面积 m2/m3	空隙率 %	堆积重度 kg/m3	蜂高 mm	理论板数 m-1	压力降 Pa/m	F因子 m/s.(kg/m3)0.5
金属孔板 波纹填料	125	125	98	85-100	25.4	1-2	150	3
	250	250	97	170-200	12.5	2--3	200	2.6
	350	350	94	240-280	9	2.0-2.5	300	2.0
	500	500	92	360-400	6.3	4-5	180	1.8
金属刺孔板 波纹填料	700Y	700	85	240-280	4.5	5.0-7.0	900	1.6
	500Y	500	93	170-200	6.3	3.0-4.0	200	2.1
	250Y	250	97	85-100	12.5	2.5-3.0	300	2.6
金属板网 波纹填料	SW-1	650	91.6	140	4.5	6-8	260-460	1.4-2.2
	SW-2	450	95.5	360	6.5	4-5	220-240	1.6-1.8
金属丝网 波纹填料	250(AX)	250	97	70	12.5	2.5-3.0	25-120	2.5-3.5
	500(BX)	500	95	140	6.3	4-5	200	2.0-2.4
	700(CY)	700	87	180	4.5	8-10	670	1.5-2.0
