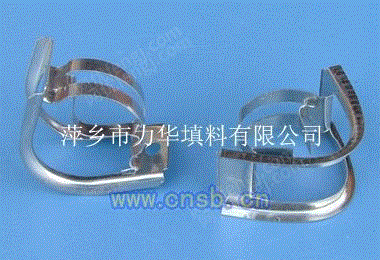

金属矩鞍环填料


★ 产品概述
金属矩鞍环填料是美国Norton公司开发的，金属矩鞍环填料的形状介于环形与鞍形之间，因而兼有两者之优点。结构上金属矩鞍环填料在鞍形基础上增加了环形筋，避免了重迭，保证了一定的强度与刚性，冲出了几个小爪，增加了气液搅动，强化了传质，从而产生了独特的性能。
　　金属矩鞍环填料国内有简称为英特洛克斯填料，在国际上享有很高的声誉。这种新型的高效填料，用于装备新填料塔，其高度比板式塔降低35%，直径减小30%，或提高效率10-30%，减少压力损失20-60%。国内干式蒸馏代替湿式蒸馏试验研究表明，可降低投资20%。总之，采用新型的环矩鞍可以增加产率低能耗或成本，提高分离效率。
　　金属矩鞍环填料的材质可有多种，如碳钢，不锈钢304、304L、410、316、316L等，可供选择。

★ 产品特性
◎ 金属矩鞍环填料是一种填料，可以广泛地用于精馏、吸收及其它反应中。
 ◎ 金属矩鞍环填料既可以用于真空塔，也可以用于高压塔中。
◎金属矩鞍环填料能适用于直径各异的传质塔。常被用于真空塔中，在这类塔中低气压降是致关重要的。同时还经常被用于高压塔中，其容量大大超过典型的塔盘。
★ 几何性能
 规格
D×H×S(mm) 堆积个数
n/m³ 比表面积m²/m³ 堆积重度m²/m³ 空隙率
%
25×20×0.5 119047 185 153 96
38×24×0.5 31654 140.4 249.6 97
50×28×0.8 11160 90.1 239.7 97
76×48×1.0 3320 57.6 244.7 97
 （注：以下金属矩鞍环的各种数据，均是以材质为不锈钢304L为基准的）
