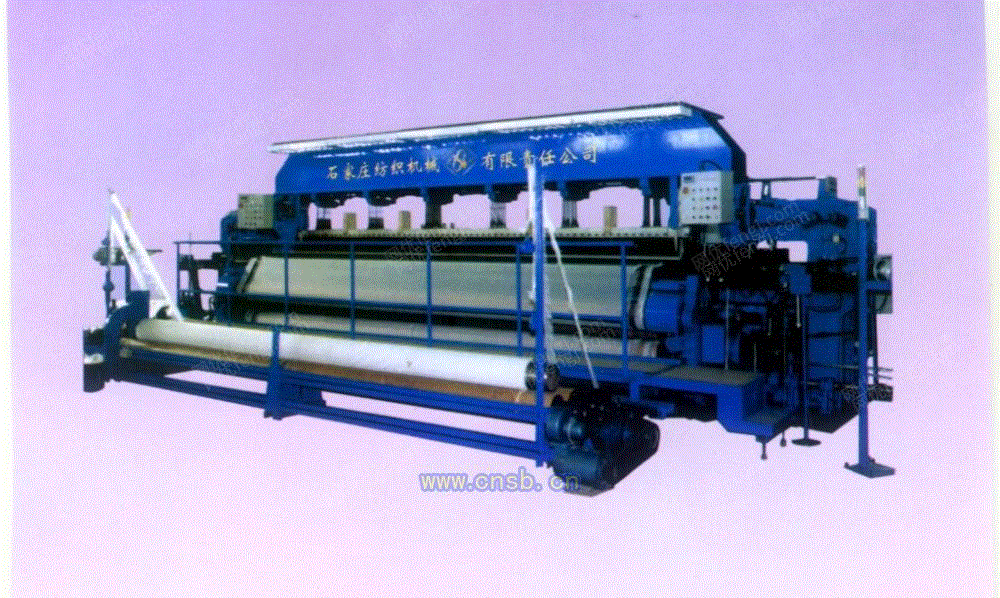

CXW550造纸网织机

CXW型成型网织机
该机是在借鉴国外同类产品的基础上，结合我国国情设计的宽重型织机。该机适用于织造造纸用聚脂单层、多层成形网、干网以及其它行业用过滤网、压榨网等。
技术参数
1、聚脂单丝适用范围：0.1～1.0mm
2、纬密范围：100～1200纬/10cm
3、织网宽度：5.5m、8.5m、12.5m。
4、车速：40～30转/分
5、整机总功率：30KW、33KW、40KW。
6、机器重量：约45T、约55T、约65T。
7、外形尺寸：机器深度和高度（mm）：7550×2600
             机器宽度（mm）：12500（550型）、15500（850型）、19500（1250型）。
主要结构：
1、机架：主墙板采用铸铁箱式结构，整机分体组合。
2、主传动：采用双电机双侧同轴传动，双侧气动离合器，每台电机功率7.5KW(5.5m、8.5m)、11KW(12.5m)。
3、引纬机构：采用液压投梭方式，自动叼纬，气动制梭，六色选纬装置。
4、开口机构：采用双侧多臂结构开口，十六页综框。
5、打纬机构：采用多段分体组合式曲柄四连杆打纬。
6、卷取机构：采用电子控制三辊积极卷取。
7、送经机构：采用电子控制积极送经(双经轴、分盘整经)。
8、卷网机构：采用由独立力矩电机驱动的机外表面卷网。
9、润滑系统：整机采用脂润滑自动供油和油润滑手动泵集中供油。
10、控制系统：整机采用欧姆龙PLC计算机控制系统，可自由设定织机的各种参数，故障自动显示。
型号规格：
550型、850型、1250型。
