BSG系列升降桅杆

BSG系列升降桅杆

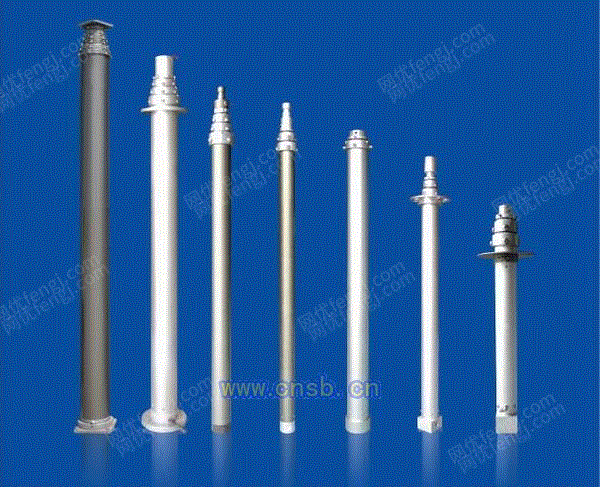

BSG系列升降桅杆是专业型移动照明设备提供的升降桅杆装置。它将升降桅杆安装于设备顶部或者周边，垂直地将如灯具设备、**设备、天线设备等举升至高空实现客户预定功能的升降设备。

BSG系列升降桅杆根据要求，可以分为3.5M、5.0M、6.0M、7.6M、8.5M、10M、14.5M、17M等规格。同时它也可以根据客户的要求在30米内进行特殊高度的制作。

BSG系列升降桅杆是通过在车顶开孔固定，或者安装在车周边，并通过拖盘及支撑架联合固定。客户设备在选择时，应根据不同型的安装面到顶的高度而确定BSG系列升降桅杆的原始高度。致使产品装于顶时，其原始高度为矮，确保车体有的高度通过性及尽量地减少设备的风阻。

BSG系列升降桅杆配备有专用的系统控制箱。它通常被安装于如发电机旁、汽车后备箱等等位置。控制箱控制升降桅杆的升、降及桅杆上方的旋转云台、灯具的开关等。控制箱通常需要外界提供DC12V及AC220V的接口、控制系统的操作手柄。

产品介绍
采用高强度铝镁合金型材，缸内壁采用高压耐磨瓷化处理工艺密封联结。

选用优质的单向阀、先导型二位三通电磁阀等气动元件，保证产品质呈。

高水平密封性能，静止状态下24小时升降桅杆下滑小于10mm。气泵采用活塞摆动行程冲气结构，该结构重的活塞采用高强度含石墨的聚四氟乙烯材料，使气压达到10kg排气量为0.03m3/s.

升降杆直径34cm~23cm可选。

气泵性能可靠、噪音低、振动平稳。

另外我公司首先实现了把设备控制线和电源线固定在升降杆内部，在国内早实现了升降杆内部走线，在美观上和使用性能上更进一步。

技术参数
型号 完全升起高度  基础高度 节数 承载重量
BSG35 3500mm 1500mm 3 100kg
BSG45 4500mm 1500mm 4 100kg
BSG55 5500mm 1600mm 4 90kg
BSG65 6000mm 1600mm 5 80kg
BSG75 7600mm 1800mm 5 80kg
BSG85 8500mm 1800mm 6 80kg
BSG100 10000mm 2300mm 6 80kg
BSG145 14500mm 2570mm 8 200kg
BSG170 17000mm 3097mm 8 200kg
