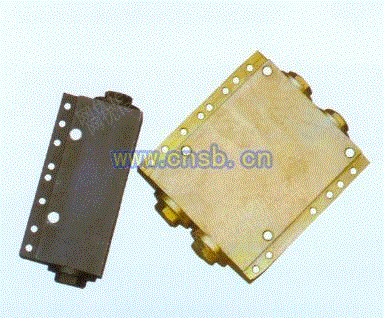

液压支架自动喷雾控制阀

一、概述 FPY-(A)型液压支架自动喷雾控制阀主要应用于煤矿综采工作面、综采放顶煤工作面液压支架移架、放煤自动喷雾防尘，实现喷雾与液压支架移架、放煤同步进行，有效控制综采、综放工作面移架、放煤时的粉尘扩散，改善作业环境。 二、组成与工作原理 液压支架自动喷雾控制阀主要由活动阀杆、阀体和接口组成 来自液压支架移架开始的降柱高压乳化液（或放煤开始时开启放煤口的高压乳化液）通过开启控制液接口作用于液压支架自动喷雾控制阀活动阀杆的右测时，活动阀杆向左移动，出水接口与进水接口接通，喷雾水与安装在液压支架上的喷嘴连通，喷雾开始；当液压支架移架结束（或放煤结束）液压支架升柱高压乳化液（关闭放煤口的高压乳化液）通过关闭控制液接口作用于液压支架自动喷雾控制阀活动阀杆的左测时，活动阀杆向右移动，出水接口与进水接口关闭，喷雾水与安装在液压支架上的喷嘴断开，喷雾结束，实现液压支架移架（放煤）与喷雾同步进行，实现对液压支架移架（放煤）所产生粉尘的有效控制。 三、技术特征 ① 开启压力：≤ 2 MPa ② 额定流量：25 L/min ③ 阻力损失：≤ 0.1 MPa ④ 适用喷雾压力 ≤ 7 Mpa ⑤ 外型尺寸：170×70×42 mm （综采） 170×137×42 mm（综放） ⑥ 质量：2.4 kg （综采） 6 Kg （综放） ⑦ 液压控制接口规格：KJ10 ⑧ 喷雾水接口规格：KJ13 与液压支架自动喷雾控制阀配套使用的喷嘴有两种规格： 液压支架移架喷雾用喷嘴： 扇型喷嘴，其参数为： ① 扇行角：80° ② 压力、流量、射程 压力：（MPa） 2 4 6 流量：（l/min）25 射程：（m）12 液压支架放煤喷雾用喷嘴： 锥型实心喷嘴，其参数为： ① 条件雾化角：60° ② 压力、流量、射程 压力：（MPa） 2 4 6 流量：（l/min）30 射程：（m）15
