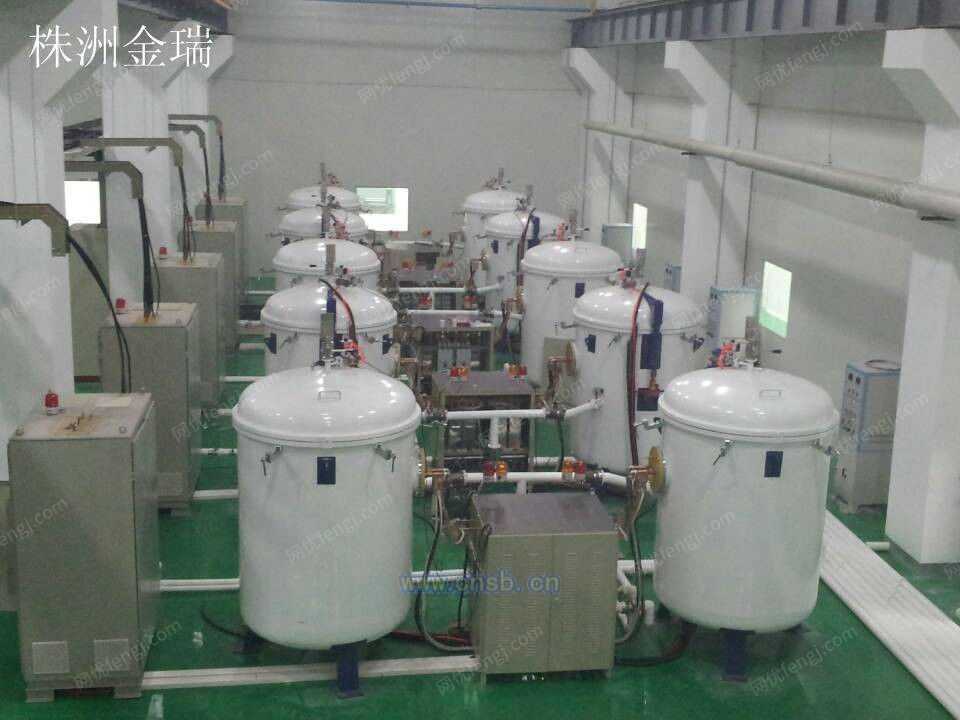

PI膜石墨化炉

用途：用于导热材料（PI膜）的高温石墨化处理。 产品结构特点 炉温均匀性 采用中频电源感应加热，效率高：独特的炉膛设计，大大提高了炉温均匀性。炉温均匀性度±10℃，温控精度±1℃。 能耗低 双层氧化铝保温材料，隔热耐火效果好，热损失小，升温速度快。 易损件使用寿命长 坩埚底部垫有高强度硬质复合毡，以确保石墨坩埚在高温下平整均匀受力，是同类产品使用寿命的1.3倍。 具有高度安全性 设计炉体防爆阀，安全可靠。 设备自动化程度高 1、全自动化控制，触摸屏直观的显示各种参数数据，完善的报警和闭锁停机保护装置。水电气全自动控制，操作轻松简便。 2、电源柜采用全密封结构，机柜自带水冷和风冷散热器，不与外界空气发生热交换，先进的控温系统，采用进口数显化智能温控表，可与PLC实现数据通讯，全自动高精度完成测温控制过程，系统可按给定升温曲线升温，并可贮存二十条共400段不同的工艺加热曲线。 3、采用密闭内循环纯水冷却系统；数字式流量监控系统，每一路水由流量计监控保护。 4、采用中科院研发、生产的高性能气体净化机，可将气体氧含量降至1PPMV，露点温度可降至-70℃。 5、炉体转换采用我公司专用高性能中频转换器，避免传统接触器的打火等接触不良现象。 6、按照升温时间和工艺要求，可单台电源柜配置多台炉体，分别对单台炉体实现升温和降温分开完成，大大提高生产效率。 主要技术参数及配置 产品型号规格 JR-SML20/30 JR-SML40/100 JR-SML50/100 JR-SML60/100 JR-SML90/160 额定装模尺寸 120*120 255*255 330*330 400*400 550*550 恒定炉温 3000℃ 3000℃ 2850℃ 2850℃ 2800℃ 极限炉温 3000℃（可完全满足高导热膜的石墨化） 控温方式 采用日本SHIMADEN(岛电)温控仪 有效工作区（mm） Φ200*300 Φ400*1000 Φ500*1000 Φ600*1000 Φ900*1600 根据客户要求，可以优选配置。 1.触摸屏或工控机全自动控制和记录工艺参数。PLC可编程与触摸屏显示系统，智能温控表与PLC实现数据通讯。 2.数字式流量监控系统，每一路水由流量计监控。 3.根据真空度的要求加配罗茨泵，真空度可达40Pa 4.为了工人值守轻松，增加进出气自动平衡系统。（质量流量控制仪准确控制进入炉内各种气体流量，压力控制仪准确控制炉内气氛压力。 5.收集焦油采用双级冷凝脱焦过滤器净化真空排放气体，有效保护真空泵运转正常。 6.高性能气体净化器,可将气体氧含量降至1PPMV，露点温度可降至-70℃。 7多功能操作台可实现远程控制，远20米距离
