WZDS系列双轴自同步椭圆（直线
信息ID:49369957
产品详情有图信息
- 信息类型:求购
- 价格：8000元
- 所属行业：选矿设备
- 数量：15套
- 发布时间：2018-12-18
- 所在地区：河南新乡
详细介绍：

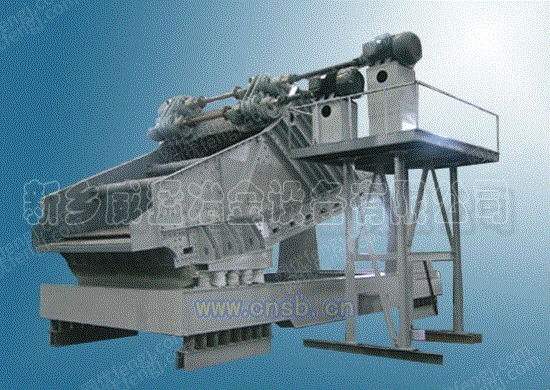

WZDS系列双轴自同步椭圆（直线）等厚振动筛
法兰式
上振式
用途及特点
WZDS系列双轴自同步椭圆（直线）等厚振动筛适用于冶金行业的烧结矿、烧结球团、矿山行业的矿石分级、煤炭行业分级脱水、脱介等筛分作业。WZDS系列双轴自同步椭圆（直线）等厚振动筛和同规格的其他类型的筛机相比，处理量更大、筛分效率更高、结构更简单、操作更简便、故障率、使用成本。是大型烧结厂、球团厂、选矿厂、选煤厂、洗煤厂大型振动筛，是引进国外大型振动筛的理想替代产品。
工作原理与结构特点
等厚筛分原理：WZDS系列双轴自同步椭圆（直线）等厚振动筛的筛面是由三段不同倾角筛面组成的近弧形面，使物料在筛分过程中，由于筛面上的物料不断透过筛孔落下而逐渐减少，同时物料运行速度又由于筛面的倾角逐渐减小而逐渐减慢，使得筛面上的物料从进料到出料各段厚度近似相等； 自同步原理：采用两台参数相同的电动机驱动两轴两组激振器，不通过任何同步的传动与联接装置，在同步启动瞬间两台电动机通过两根同心轴带动两组偏心块自动形成同步旋转。 直线、椭圆轨迹可选择调整原理：在两轴两组偏心块作相反方向旋转，且在两轴上的偏心参数相等时，两轴的向心力合成垂直于两轴线平面的往复直线运动（振动）；在两轴上偏心质量不相等时合成逐渐减少椭圆运动（振动）。根据使用情况，可通过改变两轴上偏心质量的大小对比，而非常容易的进行直线和椭圆不同振动轨迹的选择与调整。调整两轴上偏心质量差额的大小来调节椭圆的长短轴达到满意的幅值。 结构：双轴自同步椭圆（直线）等厚振动筛由1.筛箱、2.激振器、3.隔振系统、4.传动轴、5.筛座、6.电动机、7.电动机座、8.偏心块、9.筛板等组成，如图所示。
两台电动机6通过传动轴4拖动激振器2上的偏心块8作反向旋转。两轴上的偏心质量合成的直线或椭圆运动带动筛箱1在筛座5上经过隔振系统3作直线或椭圆运动，物料进入振动着的筛箱在连续不断的抛起前进中以通过筛板9达到按颗粒外形大小而分级。 由于双轴自同步椭圆（直线）振动筛没有任何强制同步装置而实现自同步，省去了复杂的同步装置，结构非常简单，操作非常简便。零部件少、故障点少、维修量少、使用成本低。传动路径短，传动部件少，耗能少，节约能源，噪声低。 由于等厚筛分，使物料筛分充分，兼顾筛分效率和处理量，筛分效率高，处理量大。

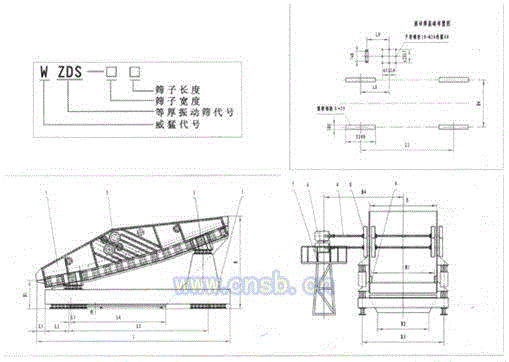

型号说明
法兰式简示图
上振式简示图
技术参数表（法兰式）
参数 入料
粒度mm 处理量t/h 筛面
面积
m2 配用电机 分级点mm 振频Hz 双振幅
型号 型号 功率Kw 电压v 直线 椭圆
长轴 短轴
WZDS-2060 ＜100 150-200 2.0×6.0 Y200L-8 15×2 380 5 12.25 10-13 10-13 4-6
WZDS-2575 ＜100 200-400 2.5×7.5 Y225M-8 22×2 380 5-20 12.25 10-13 10-13 4-6
WZDS-2690 ＜100 300-500 2.6×9.0 Y250M-8 30×2 380 5-20 12.25 10-13 10-13 4-6
WZDS-3175 ＜100 350-600 3.1×7.5 Y250M-8 30×2 380 5-20 12.25 10-13 10-13 4-6
WZDS-2560 ＜100 200-350 2.5×6.0 Y225M-8 22×2 380 5-20 12.25 10-13 10-13 4-6
WZDS-3090 ＜100 400-600 3.9×9.0 Y280S-8 37×2 380 5-20 12.25 10-13 10-13 4-6
参数 筛面
面积
㎡ 给料
粒度mm 筛孔
尺寸
mm 处理量t/h 双振幅 振频Hz 电机型号 电压V 电机功率Kw
型号 直线 椭圆
WZDS-2060 12 ≤150 5-50 200-300 8-12 短4-6 长8-12 12.25 Y200L-8 380 15×2
WZDS-2560 15 200-350 Y225S-8 18.5×2
WZDS-2575 18.75 250-350 Y225M-8 22×2
WZDS-3175 23.25 300-550 Y250M-8 30×2
WZDS-2690 23.4 250-550 Y250M-8 30×2
WZDS-3090 27 350-550 Y280S-8 37×2
我公司可根据客户要求承担各种规格振动筛的非标设计与制作，新乡威猛专业生产各种振动筛，厂家直销，品质保证。
更多详情请登录www.xxwmyj.com
