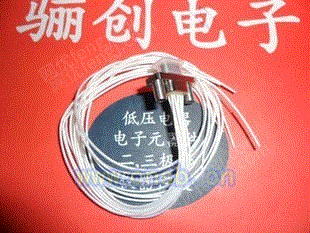

J30J-25TJN矩形连接器专

信息ID:48913765

产品详情有图信息

信息类型:求购
价格：122元
所属行业：连接设备
数量：1222套
发布时间：2018-12-18
所在地区：陕西西安

详细介绍：

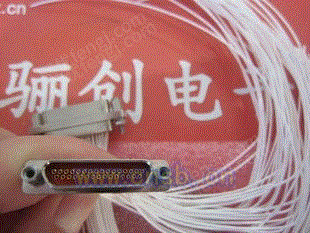

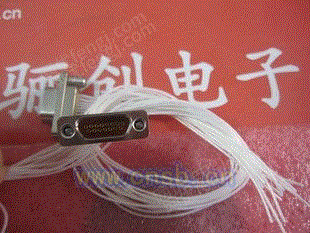

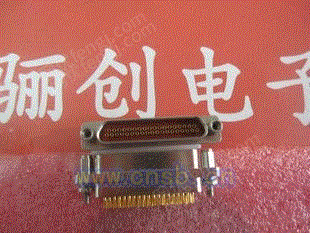

西安骊创长期热线：18392112387联系人：王俊杰工作长期在线 QQ：2498574022 传真：029-88227919责任是品质的保证.品质成就未来!诚信为本，服务至上西安骊创高压并联电容器产品介绍 J30J系列微矩形电连接器产品特点简介 符合GJB2446《外壳定位超小型矩形电连接器总规范》（相当于美军标MIL-C-83513）,可与美国MDM系列产品和国内同类产品互换； 在J30系列产品的基础上增加了铝合金外壳与各种铝合金尾夹； 采用绞线式插针（俗称麻花针），单个接触件接触点达七个，提高了产品的接触可靠性； 采用1.27mm网格，接触件密度大、体积小、重量轻； 现有9、15、21、25、31、37、51、66、74、100芯共十种型谱可供选用； 适用导线线芯截面积为0.07～0.15mm²，尾端可以根据用户要求进行布线； 本产品的锁紧组件按与产品组装在一起提供，如不需锁紧组件请在合同中注明； 本系列产品满足GJB2446《外壳定位超小型矩形电连接器总规范》的要求； 本系列产品的执行标准如下：Q/ZHDZ GC-18《J30J系列微矩形电连接器详细规范》。主要技术特征环境温度 -55～+125℃ 相对湿度 +40℃达95% 振动 10～2000 Hz 196 m/s2 冲击 735 m/s2 加速度 735m/s2 额定电流 3A 接触电阻 ≤10 MΩ 绝缘电阻 ≥5000 MΩ 介质耐压 800 V 机械寿命 500次瞬断时间 ≤1μs 产品族谱本系列产品按外壳可分为普通型和改进型，型谱相同的产品均可以互换对接。 J30J改型 J30J-A系列产品： 1．产品接触件与导线连接方式为压接式； 2．产品自带屏蔽线夹与屏蔽网； 3．产品出线方向与插头插座插拔方向一致。 J30J-C系列产品： 1．产品接触件与导线连接方式为压接式； 2．产品出线方向与插头座插拔方向成90°； 3. 本系列只能与L、K、K1型锁紧组件配套使用。 J30J-D系列产品： 1．产品接触件与导线连接方式为压接式； 2．主要用于要求安装螺钉防转动的使用场合； 3．本系列只能与P、P1、P8、P9型锁紧组件配套使用。 J30J-Q系列产品： 1．产品接触件与导线连接方式为压接式； 2．外壳较其它同类型产品要宽。 J30J-AD系列产品： 1．产品接触件与导线连接方式为压接式； 2．产品自带屏蔽线夹与屏蔽网； 3. 本系列只能与P、P1、P8、P9型锁紧组件配套使用。型谱排列产品标志代号 J30J - × TJ/ZK × × - × × ① ② ③ ④ ⑤ ⑥ ⑦ ①-设计序号 ②-接触件排列：9、15、21、25、31、37、51、66、74、100 ③-连接器与接触件种类： TJ—插头装插针 ZK—插座装插孔 Z—插座 K—插孔 TJ、ZK为固定搭配，通常包含TJ字母的连接器为插头；包含ZK字母的连接器为插座。 ④-表示接触件端接形式：不表示—压接 S—焊接 N—直插印制板 W—弯插印制板 ⑤-锁紧组件类别：详见J30J锁紧组件 ⑥-表面涂覆：不表示—镀镍 G—镀镉 ⑦-改型：A—外壳尾端带屏蔽网线夹 D—外壳法兰对接端上带有防转槽 J—印制板网格间距为1.27×2.54（列×行） Q—外壳法兰加宽标志示例: J30J–51ZKP–GAD：表示接触件数目为51、插座装插孔、接触件尾端变更为压接式、带P型锁紧组件、外壳镀镉、外壳尾端带屏蔽网线夹且外壳法兰盘上带有防转槽的J30J固定端连接器。J30J压接系列微矩形电连接器产品特点简介 接触件尾端与导线的端接方式为压接式； 此类产品可按用户的要求进行导线的布排，尾端可压接线芯截面积为0.07～0.15mm²，在此范围内可使用不同颜色的导线、屏蔽线或其他种类适当规格的的导线。产品外形尺寸产品对接后外形图订货标志 A B C D E F G J30J-9TJ 19.6 14.3 7.6 8.3 9.9 4.7 6.8 J30J-15TJ 23.5 18.2 7.6 12.3 13.8 4.7 6.8 J30J-21TJ 27.4 22 7.6 16 17.6 4.7 6.8 J30J-25TJ 29.8 24.5 7.6 18.6 20.2 4.7 6.8 J30J-31TJ 33.6 28.3 7.6 22.4 24 4.7 6.8 J30J-37TJ 37.4 32.2 7.6 26.3 27.8 4.7 6.8 J30J-51TJ 36.4 30.86 8.7 25 26.6 5.8 7.9 J30J-66TJ 42.9 37.3 8.7 31.4 33 5.8 7.9 J30J-74TJ 38.8 33.5 9.7 27.5 29.1 6.8 9.1 J30J-100TJ 54.7 45.7 9.7 35 36.6 6.8 9.1 J30J-9ZK 19.6 14.3 7.6 9.8 9.9 6.1 6.8 J30J-15ZK 23.5 18.2 7.6 13.7 13.8 6.1 6.8 J30J-21ZK 27.4 22 7.6 17.4 17.6 6.1 6.8 J30J-25ZK 29.8 24.5 7.6 20 20.2 6.1 6.8 J30J-31ZK 33.6 28.3 7.6 23.8 24 6.1 6.8 J30J-37ZK 37.4 32.2 7.6 27.7 27.8 6.1 6.8 J30J-51ZK 36.4 30.86 8.7 26.5 26.6 7.2 7.9 J30J-66ZK 42.9 37.3 8.7 32.9 33 7.2 7.9 J30J-74ZK 38.8 33.5 9.7 29 29.1 8.3 9.1 J30J-100ZK 54.7 45.7 9.7 36.6 36.65 8.2 9.1 安装开孔尺寸产品的安装开孔尺寸见“J30J系列产品安装开孔尺寸”。 J30J焊接S系列微矩形电连接器产品特点简介 接触件尾端与导线的端接方式为焊接式； 本产品同时配有A3型线夹。产品外形尺寸 J30J-9~100TJS J30J-9~100ZKS 订货标志 A B C D E F G J30J-9TJS/ZKS 19.6 14.3 7.6 8.3（TJS） 9.8（ZKS） 9.9 4.7 6.1 6.8 J30J-15TJS/ZKS 23.5 18.2 7.6 12.3（TJS） 13.7（ZKS） 13.8 4.7 6.1 6.8 J30J-21TJS/ZKS 27.4 22 7.6 16（TJS） 17.4（ZKS） 17.6 4.7 6.1 6.8 J30J-25TJS/ZKS 29.8 24.5 7.6 18.6（TJS） 20（ZKS） 20.2 4.7 6.1 6.8 J30J-31TJS/ZKS 33.6 28.3 7.6 22.4（TJS） 23.8（ZKS） 24 4.7 6.1 6.8 J30J-37TJS/ZKS 37.4 32.2 7.6 26.3（TJS） 27.7（ZKS） 27.8 4.7 6.1 6.8 J30J-51TJS/ZKS 36.4 30.8 8.7 25（TJS） 26.5（ZKS） 26.6 5.8 7.2 7.9 J30J-66TJS/ZKS 42.9 37.3 8.7 31.4（TJS） 32.9（ZKS） 33 5.8 7.2 7.9 J30J-74TJS/ZKS 38.8 33.5 9.7 27.5（TJS） 29（ZKS） 29.1 6.8 8.3 9.1 J30J-100TJS/ZKS 54.7 45.7 9.7 35（TJS） 36.6（ZKS） 36.6 6.8 8.3 9.1 产品对接后外形图(未计入A3型线夹合件的尺寸) A3线夹合件尺寸图型谱 A B C D E 型谱 A B C D E 9芯 19.6 9.9 18.2 10.4 27 37芯 37.4 27.8 19.2 10.4 28 15芯 23.5 13.8 18.2 10.4 27 51芯 36.4 26.6 21.2 11.2 30 21芯 27.4 17.6 19.2 10.4 28 66芯 42.9 33 21.2 11.2 30 25芯 29.8 20.2 19.2 10.4 28 74芯 38.8 29.1 21.2 12 30 31芯 33.6 24 19.2 10.4 28 100芯 54.7 40.7 21.2 12 30 安装开孔尺寸产品的安装开孔尺寸见“J30J系列产品安装开孔尺寸”。 J30J直插印制板N系列微矩形电连接器产品特点简介 接触件尾端与印制板的连接方式为直插式，印制板网格尺寸为2.54×2.54。产品外形尺寸订货标志 A B D E J30J-9TJN / ZKN 19.6 14.3 8.3（TJN） 9.8（ZKN） 9.9 J30J-15TJN / ZKN 23.5 18.2 12.3（TJN） 13.7（ZKN） 13.8 J30J-21TJN / ZKN 27.4 22 16（TJN） 17.4（ZKN） 17.6 J30J-25TJN / ZKN 29.8 24.5 18.6（TJN） 20（ZKN） 20.2 J30J-31TJN / ZKN 33.6 28.3 22.4（TJN） 23.8（ZKN） 24 J30J-37TJN / ZKN 37.4 32.2 26.3（TJN） 27.7（ZKN） 27.8 J30J-51TJN / ZKN 36.4 30.8 25（TJN） 26.5（ZKN） 26.6 J30J-66TJN / ZKN 42.9 37.3 31.4（TJN） 32.9（ZKN） 33 安装开孔尺寸产品的安装开孔尺寸见“J30J系列产品安装开孔尺寸”。 J30J直插印制板N-J系列微矩形电连接器产品特点简介 接触件尾端与印制板的连接方式为直插式，印制板网格尺寸为1.27×2.54。产品外形尺寸订货标志 A B C D E J30J-9TJN/ZKN-J 19.6 14.3 7.6 8.3（TJN-J） 9.8（ZKN-J） 9.9 J30J-15TJN/ZKN-J 23.5 18.2 7.6 12.3（TJN-J） 13.7（ZKN-J） 13.8 J30J-21TJN/ZKN-J 27.4 22 7.6 16（TJN-J） 17.4（ZKN-J） 17.6 J30J-25TJN/ZKN-J 29.8 24.5 7.6 18.6（TJN-J） 20（ZKN-J） 20.2 J30J-31TJN/ZKN-J 33.6 28.3 7.6 22.4（TJN-J） 23.8（ZKN-J） 24 J30J-37TJN/ZKN-J 37.4 32.2 7.6 26.3（TJN-J） 27.7（ZKN-J） 27.8 J30J-51TJN/ZKN-J 36.4 30.86 8.7 25（TJN-J） 26.5（ZKN-J） 26.6 J30J-66TJN/ZKN-J 42.9 37.3 8.7 31.4（TJN-J） 32.9（ZKN-J） 33 J30J-74TJN/ZKN-J 38.8 33.5 9.7 27.5（TJN-J） 29（ZKN-J） 29.1 J30J-100TJN/ZKN-J 54.7 45.7 9.7 35（TJN-J） 36.6（ZKN-J） 36.6 安装开孔尺寸产品的安装开孔尺寸见“J30J系列产品安装开孔尺寸”。 J30J弯插印制板W系列微矩形电连接器产品特点简介 接触件尾端与印制板的连接方式为弯插式，印制板网格尺寸为2.54×2.54。产品外形尺寸 J30J-9~37TJW J30J-9~37ZKW 30J-51、66TJW J30J-51、66ZKW 订货标志 A B D E J30J-9TJW/ZKW 19.6 14.3 8.3（TJW） 9.8（ZKW） 9.9 J30J-15TJW/ZKW 23.5 18.2 12.3（TJW） 13.7（ZKW） 13.8 J30J-21TJW/ZKW 27.4 22 16（TJW） 17.4（ZKW） 17.6 J30J-25TJW/ZKW 29.8 24.5 18.6（TJW） 20（ZKW） 20.2 J30J-31TJW/ZKW 33.6 28.3 22.4（TJW） 23.8（ZKW） 24 J30J-37TJW/ZKW 37.4 32.2 26.3（TJW） 27.7（ZKW） 27.8 J30J-51TJW/ZKW 36.4 30.86 25（TJW） 26.5（ZKN） 26.6 J30J-66TJW/ZKW 42.9 37.3 31.4（TJW） 32.9（ZKW） 33 安装开孔尺寸产品的安装开孔尺寸见“J30J系列产品安装开孔尺寸”。 J30J弯插印制板W-J系列微矩形电连接器产品特点简介 接触件尾端与印制板的连接方式为弯插式，印制板网格尺寸为1.27×2.54。产品外形尺寸订货标志 A B C D E J30J-9TJW/ZKW-J 19.6 14.3 7.6 8.3（TJW-J） 9.8（ZKW-J） 9.9 J30J-15TJW/ZKW-J 23.5 18.2 7.6 12.3（TJW-J） 13.7（ZKW-J） 13.8 J30J-21TJW/ZKW-J 27.4 22 7.6 16（TJW-J） 17.4（ZKW-J） 17.6 J30J-25TJW/ZKW-J 29.8 24.5 7.6 18.6（TJW-J） 20（ZKW-J） 20.2 J30J-31TJW/ZKW-J 33.6 28.3 7.6 22.4（TJW-J） 23.8（ZKW-J） 24 J30J-37TJW/ZKW-J 37.4 32.2 7.6 26.3（TJW-J） 27.7（ZKW-J） 27.8 J30J-51TJW/ZKW-J 36.4 30.86 8.7 25（TJW-J） 26.5（ZKW-J） 26.6 J30J-66TJW/ZKW-J 42.9 37.3 8.7 31.4（TJW-J） 32.9（ZKW-J） 33 J30J-74TJW/ZKW-J 38.8 33.5 9.7 27.5（TJW-J） 29（ZKW-J） 29.1 J30J-100TJW/ZKW-J 54.7 45.7 9.7 35（TJW-J） 36.6（ZKW-J） 36.6 J30J系列自由端锁紧组件产品特点简介 自由端锁紧组件只能与J30J产品组合组成自由端连接器； 自由端锁紧组件必须与固定端锁紧组件配套使用； 所有锁紧组件均可以任选装插头或插座。产品外形尺寸 L型锁紧组件特点说明: L型锁紧组件与P、P0、P2、P3、P4、P5、P7、P8、P9、P10、P11、P12、P14型锁紧组件配套使用。 K、K1型锁紧组件订货标志 A K M2-6h K1 0.086-56UNC-2A 特点说明： 1、K型锁紧组件必须与P、P0、P2、P3、P4、P5、P7、P8、P9、P10、P11、P14型锁紧组件配套使用。２、K1型锁紧组件只能与P1型锁紧组件配套使用。 J30J系列固定端锁紧组件产品特点简介 固定锁紧组件必须与自由端锁紧组件配套使用，但V、V1则用于不需锁紧的使用场合。产品外形尺寸 P、P1、P8、P9型锁紧组件产品型号 A B C P M2-6H M2-6H 12.6 P1 0.086-56UNC-2B 0.086-56UNC-2A 12.6 P8 M2-6H M2-6H 15.6 P9 M2-6H M2-6H 21.6 特点说明： 1、P、P1、P8、P9型锁紧组件只适用于板前安装； 2、P、P8、P9型锁紧组件必须与L或K型锁紧组件配套使用；P1型锁紧组件必须与K1型锁紧组件配套使用。 P0、P3、P4、P11型锁紧组产品型号 A B P0 4.1 0.6 P3 3.3 1.4 P4 2.5 2.2 P11 1.3 3.4 特点说明： 1、P0、P3、P4、P11型锁紧组件只适用于板后安装； 2、P0、P3、P4、P11型锁紧组件必须与L或K型锁紧组件配合使用。 P2型锁紧组件芯数 A B 9～37 4.2 7.6 51 4.2 8.7 74 4.2 9.7 100 8.8 9.7 特点说明： 1、P2型锁紧组件只适用于安装板厚度为1mm、90°弯插印制板的板后安装； 2、P2型锁紧组件必须与L或K型锁紧组件配套使用。 P5、P10型锁紧组件产品型号 A B C P5 5.7 5.9 18.6 P10 8 8.4 20.5 特点说明： 1、P5、P10型锁紧组件只适用于印制板厚度为1.6～2.5的直插印制板前安装； 2、P5、P10型锁紧组件必须与L型或K型锁紧组件配套使用。 P7型锁紧组件芯数 A B 9～37 4.2 7.6 51 4.2 8.7 74 4.2 9.7 100 8.8 9.7 特点说明： 1、P7型锁紧组件只适用于90°弯插印制板的板前安装； 2、P7型锁紧组件必须与L型或K型锁紧组件配套使用。 P14型锁紧组件芯数 A B 9～37 4.2 7.6 51 4.2 8.7 74 4.2 9.7 100 8.8 9.7 特点说明： 1、P14型锁紧组件适用于安装板厚度为3mm、90°弯插印制板的板后安装； 2、P14型锁紧组件必须与L型或K型锁紧组件配套使用。 V型锁紧组件特点说明： 1、V型锁紧组件适用于厚度不大于2.5mm的印制板； 2、V型锁紧组件只用于J30J普通型直插印制板且插头插座之间无需锁紧的产品中。 V1型锁紧组件芯数 A B 9～37 4.2 7.6 51 4.2 8.7 74 4.2 9.7 100 8.8 9.7 特点说明： V1型锁紧组件适用于弯插印制板且插头插座之间无需锁紧的产品。西安骊创电子科技有限公司长期热线：18392112387联系人：王俊杰工作长期在线 QQ：2498574022 传真：029-88227919西安骊创电子科技有限公司是一家专业经销国内外**厂电子元件及低压电器产品的企业。成立于1993年，目前是西北地区电子元器件及工控低压电器的专业配套商,拥有实力雄厚的贸易及元器件封装加工能力,更拥有各类专业人员30余人。公司成立伊始,始终坚持“以质量求生存，以诚信谋发展”的经营宗旨，热情﹑周到﹑及时﹑诚信的服务于广大客商与社会。西安骊创电子科技有限公司长期热线：18392112387联系人：王俊杰工作长期在线 QQ：2498574022 传真：029-88227919西
