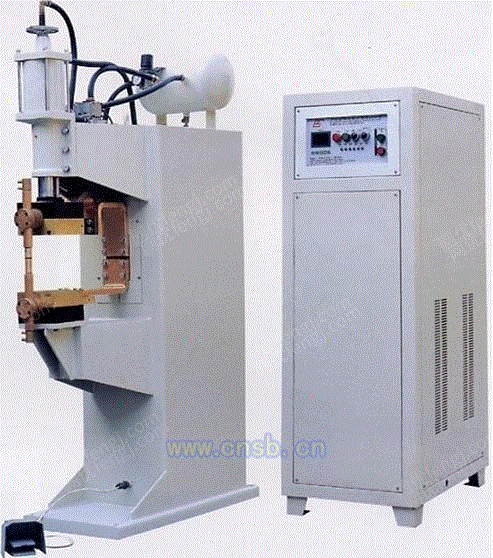

电容储能式点凸焊机

焊机命名表示方法
电容储能式凸焊机系列：DTR-J DTR：电容储能式点凸焊机 J：储能量
例如：储能量为15000J的电容储能式点凸焊机表示为 DTR-15000

特点FEATURES
★DTR电容储能焊机采用电容储能的焊接方式，焊机输出电流更，且对电网冲击小，更节能。焊点变色程度极轻，基本可省去打磨工序。
★采用微电脑控制，大屏幕液晶显示直观、明了。
★快速反应、自动补压数字电路，保证每次放电之前电压均为预设数值，从而保证焊接产品效果的一致性。
★逐次逼近型12位ADC（模拟/数字转换）采样速度100ksps以保证充电电压的精度维持在±0.5V。
★具有充电电压保护，充电回路断开报警等功能。
★电容采用专用快速充放电容。
★双重超压保护，电路能保证充电电压不超出预置的安全标准以保护电容器。
★焊机电源变压器采用专用电压变化而波动。
★大屏幕中文显示明了、直观、数据调整及设置采用轻触开关，方便、快捷。
★应用于不锈钢、黄铜、合金铜、铝合金等。特别适用于电器、表带、首饰、不锈钢餐具及各五金制品等厂家使用。


技术参数：
项目 输入容量 输入电压 电容容量 贮能量 负载持续率 加压力 电极行程 冷却水流量 焊接能力
工作行程 辅助行程
型号 KVA V UF J % N mm mm L/min mm
DTR-500 3 220 5000 500 20 1220 30 70 2 0.6+0.6
DTR-1500 3 220 15000 1500 20 1220 30 70 2 0.8+0.8
DTR-3000 5 380 30000 3000 20 1900 30 70 2 1.2+1.2
DTR-4500 5 380 45000 4500 20 1900 30 70 2 1.5+1.5
DTR-6000 8 380 60000 6000 20 4800 30 70 3 2.0+2.0
DTR-8000 8 380 80000 8000 20 7800 30 70 3 2.2+2.2
DTR-10000 10 380 100000 10000 20 7800 30 70 3 2.4+2.4
DTR-15000 15 380 150000 15000 20 7800 30 70 3 2.6+2.6
DTR-20000 20 380 200000 20000 20 12000 30 70 3 3.0+3.0
DTR-30000 30 380 300000 30000 20 12000 30 70 3 3.0+3.0
