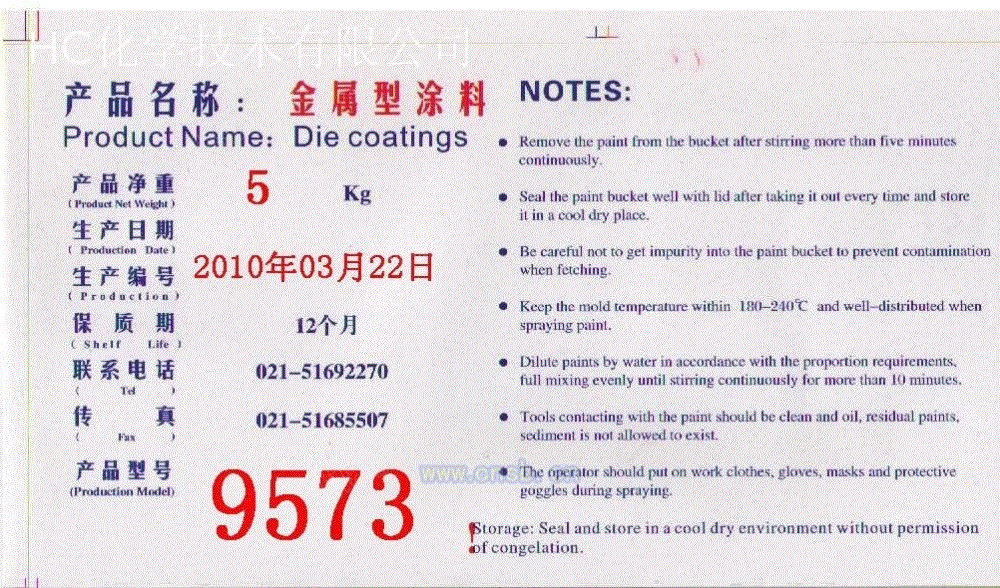

HC-9573金属模涂料 铸造涂料

HC-9573颗粒很细，可提供光滑晶亮的铸件表面，绝热性能适中。适用于表面要求光洁的铸件，也适于非加工面如轮毂。有时在需要绝热的位置，要考虑与HC-9565配套使用。

使用方法：模具准备：首先必须清理模具，除去模具上的旧涂层和粘结物，并落砂以粗化表面，将模具均匀地加热到250-350℃（如果模具刚从生产线上撤下，则应冷却、清洁、再进行加热），然后冷却到170-200℃即可开始喷涂。涂料混合：将涂料再**重混一次，倒出所需量稀释（按1：3-5的比例），持续混合一段时间直到均匀。喷涂：手持喷qiang，保持喷嘴与模具间约20～30cm距离，平行、匀速移动喷qiang。涂料喷出后应呈雾状。理想的涂层是薄薄的3～4层而不是厚的1～2层。喷完diyi层，干燥后再喷层，依此类推。保温要求高的部位涂层厚些，要求冷却快的部位甚至只喷一薄层。一般地，涂层厚度为75-125µm。包装及储存：5kg/桶，20kg/纸箱。储存于阴凉仓库内，环境温度不低于10℃。保质期：12个月
