高效取能、高压感应取电设备

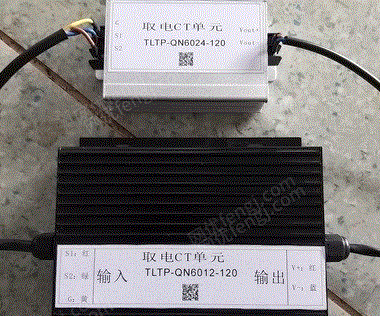

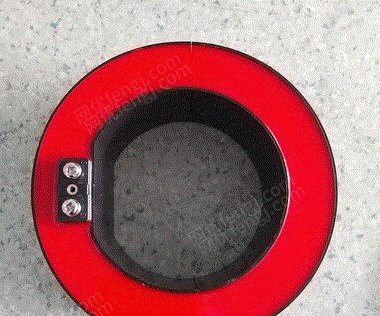

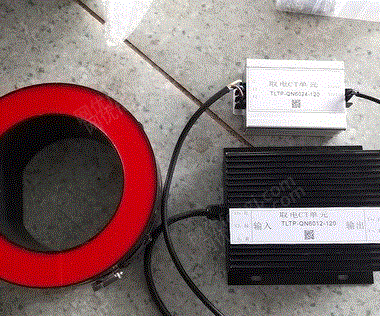

产品名称铜精矿类别铜品位高压取能产地中国CT取能、高压感应取电设备本装置通过取能互感器从输电导线上获取电能，然后输入取能电源模块，取能电源模块对其进行整流滤波处理并实现隔离稳压输出。性能特点：感应取能，高效可靠，无需维护开启式取能互感器，安装方便，接线简单取能模块采用金属屏蔽封装，密封性好，适应恶劣环境运行稳定，可以在线路电流变化的情况下保持稳定的输出采用开关型稳压电压标准设计，输出电压稳定，纹波小输出功率可达300w以上可以在3000A电流下持续工作可安装在6kV至500kV任意电压等级输电线路上可选配电池组，保证线路停电期间正常使用本装置通过取能互感器从输电导线上获取电能，然后输入取能电源模块，取能电源模块对其进行整流滤波处理并实现隔离稳压输出。取能电源模块内含取电调节保护电路，可以实时的调节和限制输入模块的电能，吸收因雷击等特殊情况引起的瞬间大电流，保证模块能在输电导线电流不稳定时仍能输出稳定的电压。取能互感器从输电导线上抽取的能量大小与输电导线上的电流大小有关，也与取能互感器和取能电源模块的型号有关。输电导线的电流越大，取能装置可以输出的功率也越大。输电线路取能装置的额定输出功率指的是在输电导线上的电流足够大时，装置能够提供的功率输出。取能装置安装在工作期间会根据导线的电流大小和负载所需的功率自行调节工作模式。输电线路取能装置的工作模式如下：1.待机模式：当输电导线上的电流非常小，甚至无法提供模块启动所需消耗的电能时，取能装置会处于待机状态，不输出功率，此时输出电压为零2.间断工作模式：当输电线路的电流增大到一定值，抽取的电能可以支持模块启动，但不足以支持负载正常工作时，取能装置会处于间断工作状态，断续对负载输出功率，此时输出电压值为额定输出电压和零伏跳跃变化的方波。3.正常工作模式：当输电线路的电流足够大，抽取的电能可以支持负载工作时，取能装置正常输出负载所需的功率，并限制输入取能电源模块的多余能量，输出稳定的电压。输电线路取能装置在所有工作模式下都不会输出额定电压值和零伏以外的异常电压值，以确保负载的安全工作。产品选型：TLPS系列输电线路取能装置具有多种型号可供选择，产品涵盖输电线路取电的各种应用。输电线路取能装置额定输出功率：5W、10W、20W、50W、100W、200w等。额定输出电压：DC3.3V、5V、12V、24V、48V、110v等安装方式：整体安装、分散安装等本装置可根据要求定制，可变参数包括输出功率、输出电压、安装方式等。【安装步骤】1、确定取能装置安装在输电导线上的位置，如果是裸线，建议用绝缘胶布缠绕该位置的输电导线，如果导线太细时缠绕一层塑料填充物2、确认取能互感器和取能电源模块之间已连接良好，取能互感器在安装时严禁开路3、拧开取能互感器上下两半的紧固扎带，打开取能互感器，将输电导线夹在中间，然后合上取能互感器，进行调整使得结合面对齐，然后拧紧扎带4、在安装过程中，如果输电导线有电流，取能互感器上下两半会有一定的吸合力。如果吸合力太大影响安装，可以在安装部位的两端并联一根分流电缆，再进行安装5、安装完毕后，在开启式取能互感器的结合处和接线端子处涂抹上硅橡胶，进行防水处理
