供应高精密数控外圆磨床多台阶数控磨床豪特曼品牌
信息ID:51123878产品详情有图信息
- 信息类型:供应
- 价格:222/元
- 所属行业:金属切削机床设备
- 数量:200台
- 发布时间:2020-09-19
- 所在地区:广东东莞
详细介绍:

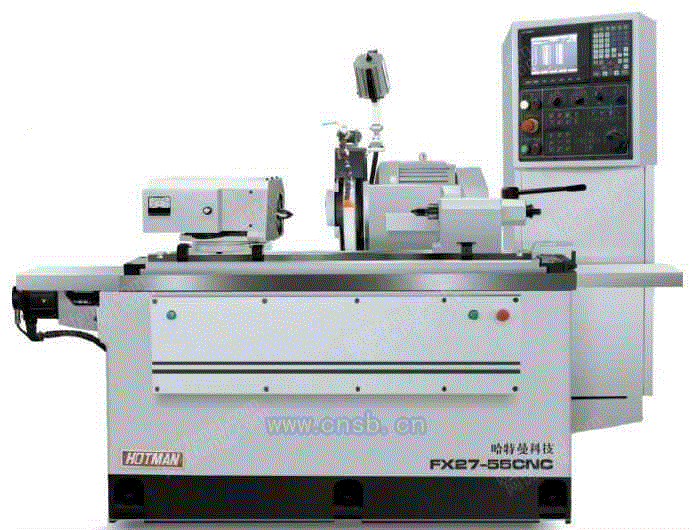

产品名称: 高精密数控外圆磨床 产品型号:FX27P-60CNC 产品特点:高精密数控外圆磨床以西门子二次开发数控系统,人机对话,傻瓜式操作。配以西门子相应的伺服马达,原装PMI滚珠丝杆,米汉纳FC30铸铁一次成型底座,精密高,稳定性好。小量生产时,自动进配合无火花定时器,可得到良好的研磨品质。大量生产时,二段式自动进加上二段式意大利马波斯外径在线测量装置,可提供的产量和研磨效果。 产品描述 FX27P-60CNC高精密数控外圆磨床研磨特性: ◆直径研磨 小量生产时,自动进配合无火花定时器,可得到良好的研磨品质。大量生产时,二段式自动进加上二段式测量器(特别附件),可提供的产量和研磨效果。 ◆横径研磨 自动间歇进和油压驱动的工作台使工作物得到有效的横径研磨。 ◆端面研磨 将工作主轴头旋转盖拆下,换上三爪或四爪夹头改变定位梢位置即可使夹头旋转,并将其固定在90°的位置即可作端面研磨。 ◆肩部研磨 工作物外径与其肩头研磨要一次完成时,工作物由二顶心支撑且将砂轮改装在砂轮头的右边并旋转一角度即可研磨。 ◆斜度研磨 工作物可由夹头或两顶心支撑,工作台与砂轮头都可旋转且调整容易。 ◆内径研磨 内径研磨附件(特别附件)研磨内径,只要将内径研磨主轴拉下固定在研磨位置即可研磨。 ◆高精密数控外圆磨床特点 A、一人可同时操作2-3台机器 B、低运行成本 C、提高车间面积使用率 D、提高生产效率及成品率,加工率值掌控 油压系列外圆磨 標準附件: ◆ 拆卸器 ◆ 床臺旋轉角度 ◆ 砂輪平衡棒 ◆ 手工具及工具箱 ◆ 砂輪平衡儀 ◆ 標準砂輪及法蘭 ◆ 碳化鎢鋼全園頂針 ◆ 標準刮削液供給裝置 ◆ 潤滑油裝置 ◆ 防水板 ◆ 砂輪修整裝置 ◆ 操作手冊、零件手冊、檢驗報告 油压系列外圆磨 特殊附件: ◆ 二點式穩定扶架子 ◆ 砂輪角度修整裝置 ◆ 三點式穩定扶架 ◆ 砂輪圓弧修整裝置 ◆ 三爪夾頭及面盤(5"或6" ) ◆ 備用砂輪法蘭 ◆ 磁性夾頭及面盤(6" ) ◆ 碳化鎢半圓頂針 ◆ 磁性研削液除屑裝置 ◆ 自動牽轉具(6個/組) ◆ 紙式研削液除屑裝置 ◆ 工作物扶架(2個/組) 豪特曼 FX27P-60CNC高精密数控外圆磨床技术参数: 项 目 单 位 机型:FX27P-60CNC 加工能力 工作台最.大旋径 mm 270 两顶针最长距离 mm 600 最.大研磨直径 mm 270 两顶心间最.大荷重 Kg(b) 60(顶心工作)/20(只有工作头) 砂轮尺寸(直径×宽度×孔径) mm 405×38(32-50)×127 砂轮转速 rpm 1650 砂轮最.大线速度 m/s 35(高速砂轮可达65) 砂轮修整 mm 自动型 砂轮头 进给角度 Deg 90 进给行程 mm 220 X轴进给速度 m/min 6 X轴最小进给量 mm 0.001 头架 主轴转速 rpm 50-500 主轴形式 同动或定心 顶针规格 MT-4 尾座 自动伸缩距离 mm 40 顶针规格 MT-4 工作台 Z轴快速移动速度 m/min 8 Z轴最小进给量 mm 0.001 最.大移动行程 mm 600 旋转角度 Deg +7/-3 马达 砂轮主轴马达 KW 3.75 X轴进给马达(伺服) KW 2.2 Z轴进给马达(伺服) KW 2.2 头架主轴马达 KW 1.5 冷却水泵马达 KW 0.75 润滑油马达 KW 0.25*2 尾座油泵马达 KW 0.75 其他 机器净重 Kg 3300 机器毛重 Kg 3500 包装尺寸(长*宽*高) mm 2700*2000*2000
