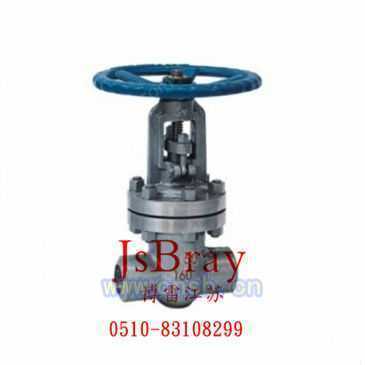

DN80高温高压焊接闸阀Z61Y

【产品概述】焊接式高温高压闸阀 本闸阀适用于公称压力PN16.0～32.0Mpa，工作温度≤540℃（其中P(57)170V工作温度为570℃）的石油、化工、火力电站等各种工况的管路上，切断或接通介质。适用介质为：水、油品、蒸汽酸性介质等。操作方式等。操作方式有：手动、齿轮传动、电动等。 【产品引用标准】焊接式高温高压闸阀 设计与制造：E101 JB/T3595 DL/T531 结构长度：E101 JB2766 GB/T15188.1 压力温度等级：E101 JB/T3595 试验与检验：E101 【结构特点】焊接式高温高压闸阀 1.设计制造按JB/T3395等标准，可与国产设备配套使用。 2.阀门中腔采用压力自紧式密封结构，密封性能越好。支管两端为焊接结构。 3.闸板和阀座的密封面采用司太立（stellite）钴基硬质合金扒焊而成，耐磨、耐高温，耐腐蚀，抗擦伤性能好。 4.阀杆经调质和表面氮化处理，有良好的搞腐蚀性和抗擦伤性。 5.启闭件的结构可根据用户要求设计成单板、双板、平行双板等不同形式。 【性能规范】焊接式高温高压闸阀 型号 公称压力 试验压力(MPa) 工作温度 (℃) 适用介质 PN(MPa) 强度试验 密封试验 Z61Y-160 16 24 17.6 ≤425　 水、油品蒸汽 Z61Y-200 20 30 22 Z61Y-250 25 37.5 27.5 Z61Y-320 32 48 35.2 Z61Y-P54100V P54100V 30 11 ≤540　 Z61Y-P54140V P54140V 42 15.4 Z61Y-P54170V P54170V 48 18.7 Z61Y-P57170V P57170V 63 18.7 ≤570 【零件材料】焊接式高温高压闸阀 零件名称 材料牌号 阀体 WCBA05 WC6 WC9 12Cr1MOV 12CrlMOV 阀盖 WCB WC6 WC6 12Cr1MoV 12Cr1MoV 支架 WCB WCB WCB 闸板 WCB WC6 WC9 阀杆 2Crl3 25Cr2MOV 25Cr2MOV 20CrlMOV1A 20CrMOV1A 阀座 25 304 304 密封环(垫片) 包覆垫、增强柔性石墨 填料 增强柔性石墨 阀杆螺母 ZCuAl10Fe3
