CDG-L型路径探测仪厂家

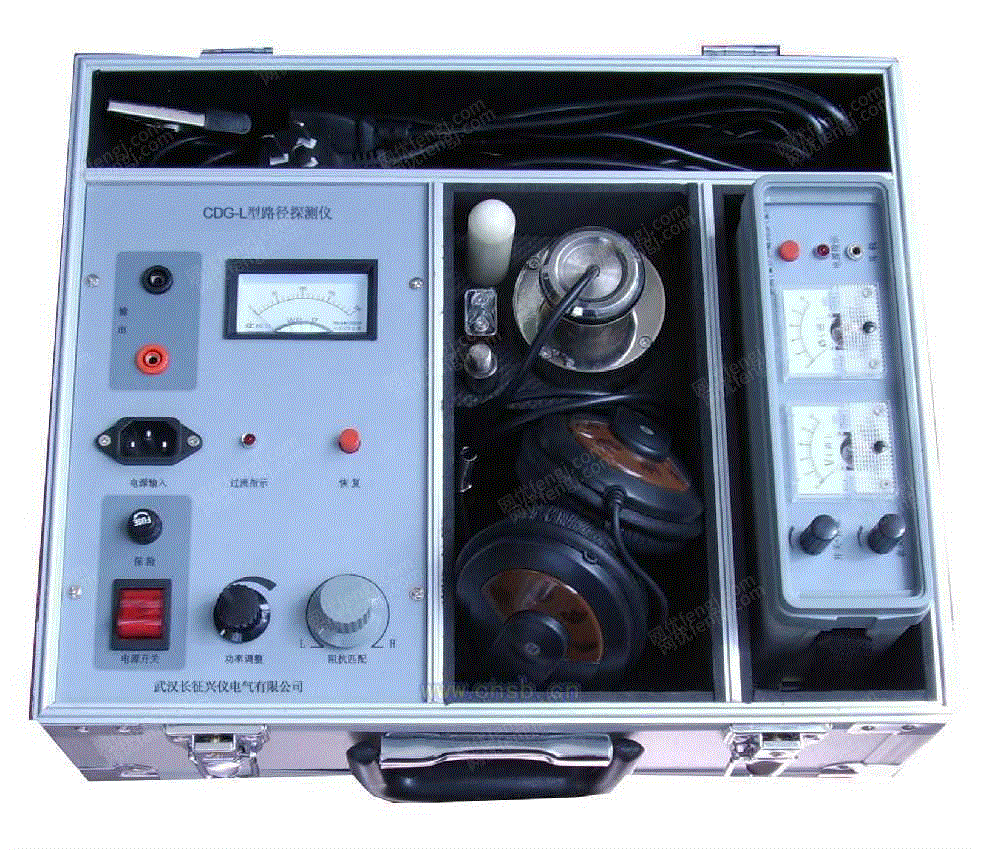

CDG-L型电缆路径探测仪的基本组成 CDG-L型电缆路径探测仪，由CDG-LD型电缆故障定点/路径检测仪（简称定点仪）以及CDG-L型电缆路径探测信号源两大部件组成。 CDG-LD型电缆故障定点/路径检测仪（以下简称定点仪）用于电缆故障点的定位，以及电缆路径探测。 CDG-L 型电缆路径探测信号源（以下简称路径仪）用于发射路径测试信号，配合定点仪用于查找地埋电缆的路径。 CDG-L型电缆路径探测仪技术指标 （1）CDG-LD型定点仪技术指标：  灵敏度：在输入信号频率为300Hz、幅度为10μV，信噪比为20：1条件下，不失真输出V0＞2.5V。  输出阻抗：4-40(Ω)低阻输出。  功耗：V=9V，静态电流:声测档不大于12mA,声磁同步档不大于18mA。  工作电压：9V干电池供电。  工作环境温度：-10℃～+40℃。  外形尺寸：机箱体积：170×140×60mm。 （2）CDG-L型路径仪信号源技术指标：  工作方式：输出一固定频率的断续方波信号。  输出功率：Pomax≥100W。  输出阻抗：1Ω-∞。  信号频率：16KHZ。  电源：～220V±10% 50HZ。  外形尺寸：带包装机箱体积：435×330×210mm。
