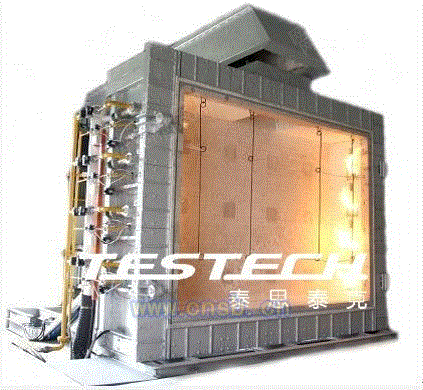

水平垂直样品液压倾摆耐火性测试炉

大型水平/垂直样品液压倾摆耐火性测试炉GB9978-2008 产品介绍： 墙体，柱体，地板和其他建筑元素在遇火条件下的性能表现对保证公众安全和相邻建筑安全极为重要。为了解其性能，应当对材料和组装的耐火性能进行测试。 水平/垂直样品液压倾摆耐火性测试炉即为测试水平或垂直建筑结构、柱体、支架等耐火性能的仪器，并且能够通过测试承载能力，火灾抑制，材料热传导等性能来量化产品耐高温性能，如门和第风门，以及建筑材料。 该仪器的独特之处在于水平和垂直样品都能测试，使您的仪器购置预算发挥作用。 型号：TTech-GB9978C 特点： 耐火性测试炉，内箱大小为 3000mm(W) x 4000mm(H) x 1000mm(D) • 定制固定框，能够固定垂直或水平样品进行测试 • 液压倾摆系统，使测试炉既可以竖直定位，测试墙体，门等样品，也可水平放置，测试地板和屋顶等样品 • 耐火绝热砖，耐火灌注砌块和矿渣板制成炉内耐火衬里。炉顶铺异形砖，并在原位衬以耐火材料 • 炉套使用低碳钢板，用C槽钢和工字钢加固，钢件解决热变形问题，冷面用无机纤维板垫衬，热面用耐火绝缘砖沿墙垫衬，在原位铺耐高温砌块 • 4个观测口位于较长一面的壁上，使用耐热石英玻璃制成，位置巧妙，方便操作员在测试中观看整个样品情况 • 空气冷却绝缘框内装轻质铝纤维板滑动门，不使用观测口时，可用滑动门挡住炉内热气 • 20个耐热喷嘴混合燃烧器。每个燃烧器都配有火焰监控装置，保证任何时间燃烧安全。炉壁左右两边各有10个燃烧嘴。燃烧嘴使用液化石油气 • 燃烧控制板，全自动和手动模式都可使用 • 使用按钮开关进行燃烧嘴自动打火，根据预设热量曲线点燃燃烧嘴，如 BS 476 第20-24部分, EN 1363 和 IMO 烃曲线。手动燃烧嘴控制可点燃指定燃烧嘴 提升和控制样品框 两套框架用于垂直样品，另两套框架用于水平样品。预浇铸耐高温砌块排列于不锈钢框架，做成高温衬里。这些框架为不可承重框架。另有单独的带两个侧勾的升降架用于提升样品框到炉内。垂直和水平样品框可以轻松送入炉内。 燃烧炉倾摆机制 液压倾摆系统由一对液压缸构成。这一装置可使燃烧炉定在直立状态，让垂直耐火性测试样品进出，或者降低燃烧炉，平放在水平板上，可让水平测试样品进出。 耐火衬里连接的管道和烟囱 烟囱用9mm厚的低碳钢制成，前6m有耐高温里衬。烟囱伸入炉内耐高温顶上至少3米的位置，也可根据所需规格设计烟囱位置。 燃烧炉进气送风机 燃烧空气系统是预先抽好的，在送气前进行测试 温度感应器和压力计 系统装有9个K类热电偶，一个平板热电偶，一个压力计和一个环境温度装配热电偶 PLC系统 PLC系统由西门子 PLC CPU 和西门子兼容远程 I/O 构成。防火数据管理软件根据客户要求编写，用于收集和存储测试数据，满足 BS 476 第20-24部分, EN 1363 和 IMO 烃曲线的加热要求。其他标准时间温度曲线也可提前编程写入系统中。 PLC 控制器含内置运作界面，包括所需记录和编程能力，以及所有系统发动机必要的电机启动装置。 系统变成可进行实时加热曲线，在电脑屏幕上显示实时锅炉控制信息。
