智能PID调节器

一、概 述

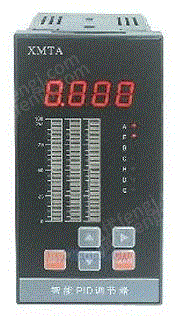

    BY-XMTA-1000系列智能PID调节器，采用智能型PID控制算法，两种直接阀位控制模式(有位置反馈和无位置反馈)；具有阀门位置自整定。两种控制参数自整定方式：可用于温度、湿度、压力、液位瞬时流量等物理量的测量和控制。具备通讯打印、电流变送、馈电、开方运算等多种辅助功能。

二、特 点

    二十几种输入信号选择。

    过程量、给定值、控制量、阀位反馈量等多重显示。

    测量值与给定值可进行加减运算。

    伺服控制PID调节器正反作用选择。

    可分别设定控制量上限、下限输出控制范围。

    阀位反馈的模拟量可以标定零点和满度。

    2或3个模拟量输出为：0～10mA、4～20mA。

    8种报警控制方式选择。

    具有电机正反转控制的制动功能。阀位反馈故障可继电器输出。

    输入开关量SB功能控制给定值转移。

    内置4 1 A双向可控硅直接控制电动执行机构。

    测量输入信号可进行开方及小信号切除。

    开机自动或开机手动位置保持或开机手动预置。阀位反馈断线自动进入手动状态。

    可实现带有消音时间的智能声光报警。

    PID参数自整定或P参数独立自整定。8组设定值及P、I、D参数存储和调用。

    远程手自动状态控制。远程作台硬手；远程开关量控制调节器的控制量输出为PID调节方式或作台硬手状态、双向无扰动切换；远程伺服PID调节器控制方式或上位机直接控制方式。

    上位机直接控制方式输入信号故障时自动转入自身PID调节控制方式；上位机直接控制方式时，伺服控制PID调节器自动跟踪上位机的输入信号。

    可提供多主机，单主机，无主机方式的RS485异步串行通讯方式。通讯数据校验遵照CRC—16美

国数据通讯标准，高可靠性循环，条码校验。
