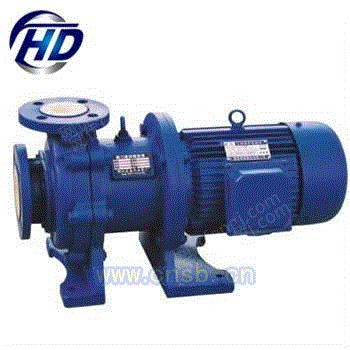

CQB-F型氟塑料磁力泵

一、产品特点：
防漏设计，取消了轴封，利用磁力偶合间接驱动，完全消除了滴漏的烦恼，绝不污染使用场地。
由于CQB-F型氟塑料磁力泵的过流部分选用“氟塑料合金”制造。可连续输送任意浓度的酸、碱、强氧化剂等腐蚀介质而毫不受损。

二、工作原理：
  驱动装置采用主动磁铁联轴器直接装在电机轴上，泵室完全封闭，通过磁力偶合间接驱动泵轴上带磁铁的叶轮旋转结构紧凑、安全节能。坚固耐用的泵体结构虽然接触液体部分是氟塑料，但泵外壳是金属材料，故泵体足以承受管道的重量及抵受机械性冲击。

三、产品用途：
  CQB-F型氟塑料磁力驱动泵广泛适用于：石油化工、制酸制碱、有色金属冶炼、汽车制造的酸洗工艺、稀土分离、、染料、医药、造纸、电镀、无线电等行业。
使用温度：-20℃至100℃。

四、型号意义：
例如：CQB50-40-160F
CQB-磁力驱动离心泵
50-吸入口直径(mm)
40-排出口直径(mm)
160-叶轮名义直径(mm)
F-氟塑料

CQB-F型氟塑料磁力泵性能参数
型  号 口径(mm) 流量 (m3/h) 扬程
(m) 电机功率 (kw) 汽蚀余量
 (m) 电 压
(v)
进口 出口
CQB16-12-80F 16 12 1.8 8 0.18 6.0 220/380
CQB20-14-100F 20 14 3 12 0.37 6.0 220/380
CQB32-25-125F 32 25 3.2 20 1.1 5.0 380
CQB40-32-115F 40 32 6.3 15 1.1 6.0 380
CQB40-32-145F 40 32 6.3 25 1.5 5.0 380
CQB50-40-125F 50 40 12.5 20 2.2 3.5 380
CQB50-40-160F 50 40 12.5 32 4 3.5 380
CQB65-50-125F 65 50 25 20 4 4.0 380
CQB65-50-160F 65 50 25 32 5.5 4.0 380
CQB80-65-125F 80 65 50 20 7.5 4.0 380
CQB80-65-160F 80 65 50 32 11 4.0 380
注:表中CQB20-14-100F..CQB80-65-160F都可配防爆电机
