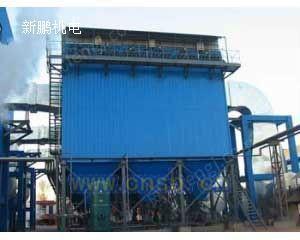

气箱脉冲袋式除尘器-水泥磨专用
信息ID:48574788
产品详情有图信息
- 信息类型:求购
- 价格：172000
- 所属行业：家电拆解设备
- 数量：1
- 发布时间：2018-12-18
- 所在地区：江苏南通
详细介绍：
一、概述
气箱式脉冲袋收尘器是从美国富乐公司引进具有先进水平的高效率收尘器。它综合分室反吹和喷吹脉冲清灰各类袋收尘器的优点，克服了分室反吹清灰强度不够，喷吹脉冲清灰和过滤同时进行的缺点，因而扩大了袋收器的应用范围，由于这种类型的收尘器的结构有其特点，所以提高了收尘效率，延长了滤袋的使用寿命。
本系列产品可广泛用于水泥厂的破碎、包装、库顶、熟料冷却机和各种磨机等收尘系统。如用于煤磨收尘，要增设防燃防爆措施，收尘器结构也要相应的改变。还适合于含尘尝试特高气体的收尘。如带0-Sepa选粉机的粉磨系统，气体含尘浓度高达1000g/m3（标）以上，采用本系列收尘器收尘，可不设置旋风收尘器作一级收尘，除用于水泥工业外，也适用于冶金、化工、机械和民用锅炉等废气的收尘。本系列收尘器滤袋材质，一般采用涤纶针刺毡，允许连续使用温度小于120度，若温度提高则应选择用其它滤料，或将废气进入收尘器之前采取降温措施。
本系列收尘器为户外式由不同室数和每室的不同袋数，组成多种不同规格。每室的袋数有32、64、96和128袋四种。全系列共有33种规格，滤袋直径均为133mm，滤袋长度有2450mm和3060mm两种。本系列收尘器能负压或正压操作，其本体结构无任何改变。其收尘效率可达99.9%以上，净化后气体的含水量尘浓度小于100mg/m（标），本系列收尘器的主要技术性能分别见附表，本系列收尘器如何用于寒冷地区，当室外采暖计算温度小于-25度时，需要增充加热装置，收尘器的壳体也要增设保温层。
二、构造和工作原理
本系列收尘器由壳体、灰斗、排灰装置、支架和脉冲清灰系统等部分组成。当含尘气体从风口进入收尘器后，首先碰到进出风口中间的斜隔板，气流便转向流入灰斗，同时气流速度变慢，由于惯性作用，使用气体中粗颗粒粉尘直接落入灰斗，起到预收尘的作用，进入灰斗的气流随后折而向上通过内部装有金属骨架的滤袋，粉尘被捕集在滤袋的外表面，净化后的气体进入滤袋室上部的清洁室，汇集到出风管排出。PPCS32型收尘器的进风口设在灰斗上，气流进入灰斗后首先碰上进风管端部的挡板，其作用与上述原理相同。壳体用隔板公成若干个独立的收尘室，按照给定的时间间隔对每个收尘室轮流进行清灰。每个收尘室装有一个提升阀，清灰时提升阀关闭，切断通过该收尘室的过滤气流，随即脉冲阀开启，向滤袋内喷入高压空气，以清除滤袋外表面上的粉尘。各收尘室的脉冲喷吹宽度和清灰周期，由专用的清灰程序控制器自动连续进行。
三、气箱式脉冲收尘器特点
气箱脉冲清灰袋收尘器的特点是采用分室轮流进行清灰，即所谓离线清灰。当某一室进行喷吹清灰时，过滤气流被切断，避免了喷吹清灰产生粉尘二次飞扬。所以气箱式脉冲袋收尘器能捕集含尘浓度高达1000g/m3（标）的气体。
FGM96型气箱脉冲袋收尘器技术性能表:
型号FGM96-4 处理风量（m3/h）26800， 过滤风速（m/min)1.2-2，总过滤面积(m2)372， 净过滤面积(m2)279， 收尘器室数(个)4， 滤袋总数384. 收尘器阻力(Pa)1500-2000,进口气体含尘浓度(g/m3)<1000, 出口气体含尘浓度(g/m3)<0.1, 保温程面积(m2)110，设备重量（Kg）8710
型号FGM96-5 处理风量（m3/h）33400， 过滤风速（m/min)1.2-2，总过滤面积(m2)465， 净过滤面积(m2)372， 收尘器室数(个)5， 滤袋总数480. 收尘器阻力(Pa)1500-2000,进口气体含尘浓度(g/m3)<1000, 出口气体含尘浓度(g/m3)<0.1, 保温程面积(m2)120，设备重量（Kg）10100
型号FGM96-6 处理风量（m3/h）40100， 过滤风速（m/min)1.2-2，总过滤面积(m2)557， 净过滤面积(m2)465， 收尘器室数(个)6， 滤袋总数576. 收尘器阻力(Pa)1500-2000,进口气体含尘浓度(g/m3)<1000, 出口气体含尘浓度(g/m3)<0.1, 保温程面积(m2)130，设备重量（Kg）12400
型号FGM96-7 处理风量（m3/h）46800， 过滤风速（m/min)1.2-2，总过滤面积(m2)650， 净过滤面积(m2)557， 收尘器室数(个)7， 滤袋总数672. 收尘器阻力(Pa)1500-2000,进口气体含尘浓度(g/m3)1000, 出口气体含尘浓度(g/m3)<0.1, 保温程面积(m2)140，设备重量（Kg）14100
型号FGM96-8 处理风量（m3/h）53500， 过滤风速（m/min)1.2-2，总过滤面积(m2)744， 净过滤面积(m2)650， 收尘器室数(个)8， 滤袋总数768. 收尘器阻力(Pa)1500-2000,进口气体含尘浓度(g/m3)1000, 出口气体含尘浓度(g/m3)<0.1, 保温程面积(m2)150，设备重量（Kg）15700
型号FGM96-9 处理风量（m3/h）60100， 过滤风速（m/min)1.2-2，总过滤面积(m2)836， 净过滤面积(m2)744， 收尘器室数(个)9， 滤袋总数864. 收尘器阻力(Pa)1500-2000,进口气体含尘浓度(g/m3)1000, 出口气体含尘浓度(g/m3)<0.1, 保温程面积(m2)160，设备重量（Kg）17700
型号FGM96-2*5 处理风量（m3/h）66900， 过滤风速（m/min)1.2-2，总过滤面积(m2)929， 净过滤面积(m2)836， 收尘器室数(个)10，滤袋总数960. 收尘器阻力(Pa)1500-2000,进口气体含尘浓度(g/m3)<1000, 出口气体含尘浓度(g/m3)<0.1, 保温程面积(m2)175，设备重量（Kg）21000
型号FGM96-2*6 处理风量（m3/h）80700， 过滤风速（m/min)1.2-2，总过滤面积(m2)1121，净过滤面积(m2)1028，收尘器室数(个)12，滤袋总数1152.收尘器阻力(Pa)1500-2000,进口气体含尘浓度(g/m3)<1000, 出口气体含尘浓度(g/m3)<0.1, 保温程面积(m2)210，设备重量（Kg）25200
型号FGM96-2*7 处理风量（m3/h）94100， 过滤风速（m/min)1.2-2，总过滤面积(m2)1308，净过滤面积(m2)1215，收尘器室数(个)14，滤袋总数1344.收尘器阻力(Pa)1500-2000,进口气体含尘浓度(g/m3)<1000, 出口气体含尘浓度(g/m3)<0.1, 保温程面积(m2)245，设备重量（Kg）29400
型号FGM96-2*8 处理风量（m3/h）107600，过滤风速（m/min)1.2-2，总过滤面积(m2)1494，净过滤面积(m2)1401，收尘器室数(个)16，滤袋总数1536.收尘器阻力(Pa)1500-2000,进口气体含尘浓度(g/m3)<1000, 出口气体含尘浓度(g/m3)<0.1, 保温程面积(m2)280，设备重量（Kg）33600
型号FGM96-2*9 处理风量（m3/h）121000，过滤风速（m/min)1.2-2，总过滤面积(m2)1681，净过滤面积(m2)1588，收尘器室数(个)18，滤袋总数1728.收尘器阻力(Pa)1500-2000,进口气体含尘浓度(g/m3)<1000, 出口气体含尘浓度(g/m3)<0.1, 保温程面积(m2)315，设备重量（Kg）37800
型号FGM96-2*10 处理风量（m3/h）134500,过滤风速（m/min)1.2-2，总过滤面积(m2)1868，净过滤面积(m2)1775，收尘器室数(个)20，滤袋总数1920.收尘器阻力(Pa)1500-2000,进口气体含尘浓度(g/m3)<1000, 出口气体含尘浓度(g/m3)<0.1, 保温程面积(m2)350，设备重量（Kg)42000
电话：18795459806
