JTK1.0×0.8矿用提升绞车

1：卷筒直径为1.0m、宽度为0.8m的单卷筒块闸式矿用提升绞车型号为：JTK1.0×0.8

2：卷筒直径为1.6m、宽度为0.9m的双卷筒块闸式矿用提升绞车型号为：2JTK1.6×0.9

一、主要用途及适用范围

本绞车是根据鹤壁市矿山机械设备有限公司企业标准Q/HBWF001-2011《JTK型矿用提升绞车》和中华人民共和国安全生产行业标准AQ1032-2007《煤矿用JTK型提升绞车安全检验规范》、中华人民共和国行业标准JB/T7889-2010设计制造的产品。主要用于煤矿、金属矿、非金属矿的地面或井下的倾斜巷道和小型竖井作升降物料等。

非隔爆型绞车应在无介质，空气温度-5℃～40℃，相对湿度不大于85%（环境温度为20±5℃时），海拔高度不超过1000m的机房内，须能防止水和液体浸入电器内部，无剧烈震动、颠簸，无腐蚀性气体的环境中工作。

对于海拔高度超过1000m时，需要考虑到空气冷却作用和介电强度的下降，选用的电器设备应根据制造厂和用户的协议进行设计或使用。

警告：

（1）本绞车严禁用于有瓦斯、煤尘等易燃、易爆气体的场所！

（2）本绞车严禁超载运行！严禁超速运行！严禁载人！

（3）本绞车严禁停电溜放！

二、结构特征及工作原理

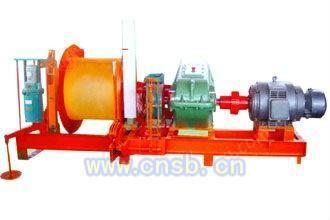

　　绞车主要由主轴装置、安全制动器、深度指示器、减速器、工作制动系统、联轴器、电动机、电气控制系统等部件组成。

工作原理：当启动主电机时，由电动机转子通过弹性联轴器将动力传递到减速器的高速轴上，经过两级齿轮传动减速后，再由减速器的被动轴通过联轴器传递给主轴装置。若不断改变电动机的转向，可使卷筒进行缠绕或放松钢丝绳，同时提升容器在井筒作上下往返，周期性运动。
