出售二手设备（6S印刷设备）

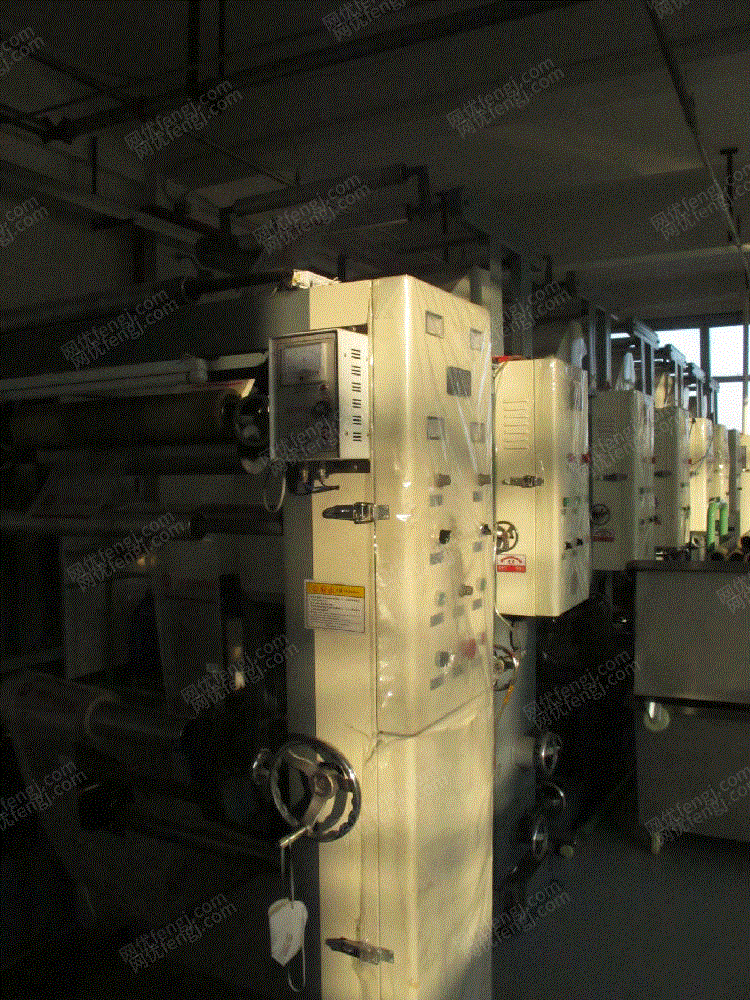

AZJ-Y6600B型双收双放凹版印刷机，具有整机外型美观大方，结构先进，机械精度高，传动稳定。提供正反单双面印刷，其高水平的品质更为各种包装材料单双面印刷的理想设备。

该机适用于印刷具有优良性能的卷状薄膜、无纺布、PVC、铝箔等各种软包装，是酒盒、鞋袋、背心袋的理想设备。

一、主要技术参数

   1、流向：从右到左

2、印刷色数：6色

3、zui大基材宽度：620mm

  4、zui高印刷速度：70m/min（依承印材料定）

  5、zui大放卷直径：φ600mm

  6、zui大收卷直径：φ600mm

7、收、放卷用纸管内径：φ76

  8、印版辊筒直径：φ70mm～φ270mm

  9、套色精度：纵向≤±0.2mm（手动对准，依承印材料定）

                横向≤±0.2mm（手动对准，依承印材料定）

  10、刮墨叨窜动：±5mm

  11、加热方式：电加热

  12、干燥温度：zui大升温60℃

13、干燥用电功率：36kw(6×6kw)

  14、机器总功率: 50kw

  15、机器重量：约8000kg

  16、外形尺寸：L9200mm×W1700mm×H2400mm

二、主要部件组成及说明

  1、放卷单元（两组）

     结构、特点：

    （1）单工位装卷机构

    （2）磁粉制动器放卷

    （3）锥顶式放卷轴，定心准确

    （4）放卷轴安放在滚动轴承上，使机械阻力减到zui小

    （5）料卷横向调节为手动

     参数、规格：

    （1）zui大放卷直径：φ600mm

    （2）zui大放卷宽度：620mm

    （3）放卷用纸管内径：φ76

    （4）料卷横向调节：±20mm

    （5）放卷轴                                    2条

    （6）张力传感器  （1000N）  中星工控            2只

2、印刷单元

     结构、特点：

    （1）各印刷单元组合式结构，装拆方便

    （2）装版方式为有轴装版

     （3）新改进型齿轮箱，360度不停机对版

     （4）压印辊下压结构为手动

    （5）刮墨叨为手动式结构，可三方位调整并可窜动（与主机成一定比例）

    （6）油墨盘上下升降为手动调整

    （7）带反印装置

     参数、规格：

    （1）印版辊筒直径：φ70mm～φ270mm

    （2）压印胶辊：φ120mm                            6条

    （3）刮叨窜动量：±5mm

    （4）套色精度：±0.2mm

    （5）浸油式密封传动齿轮箱                         6件

    （6）压印装置                                     6套

    （7）刮叨装置                                     6套

（8）反印装置                                     2套

    （9）供墨装置                                     6套

   （10）电气控制箱及系统                             6套

  4、干燥单元

     结构、特点：

    （1）加热方式为电加热

    （2）配有双加热箱

    （3）内置式石英加热管（温度可恒温调节）

    （4）干燥箱体开合设计，便于穿料

    （5）单组恒温控制

    （6）送风为轴流风机

     参数、规格：

    （1）箱内zui高温度：60℃

    （2）上下干燥箱                                    各6套

    （3）石英加热管（1kw/条）                          6条/组

    （4）离心风机： (0.55kw)                          1只/组

     （5）温控仪 （XTM-131V） 上海                     6只

  5、出料单元（两组）

     结构、特点：

    （1）钢辊、胶辊对滚式结构

    （2）胶辊的离合、压力的调节为手动控制

    （3）张力由力矩电机控制

     参数、规格：

    （1）牵引钢辊： φ125                              2条

    （2）压料胶辊： φ100                              2条

    （3）力矩电机10NM                                   2只

    （4）压紧装置                                       2套





  6、收卷单元(两组)

     结构、特点：

    （1）双臂双工位装卷机构

    （2）力矩电机控制张力

    （3）锥顶式收卷轴，定心准确

    （4）放卷轴安放在滚动轴承上，使机械阻力减到zui小

    （5）料卷横向调节为手动

     参数、规格：

    （1）zui大收卷直径：φ600mm

    （2）收卷用纸管内径：φ76

    （3）料卷横向调节：±20mm

    （4）力矩电机16NM                                2只

    （5）收卷轴                                       4条

    （6）电气控制箱及系统                             2套

  7、主传动单元

     结构、特点：

    （1）主电机采用变频电机调速

     （2）主电机通过三角带、传动轴和联轴器将动力传至每一印刷单元和收卷单元，带动印版辊回转、刮墨叨移动和料卷的卷取

     参数、规格：

    （1）主传动电机：变频电机 5.5kw                    1台

    （1）主传动电机：变频电机 3kw                      1台

    （2）传动装置                                     1套

8、  机架及走料单元

结构、特点：

（1）整体的高强度低应力合金铸铁墙板

     （2）组合模块化的设计

参数、规格：

（1）墙板厚度                  60mm

（2）每色组中心距             1100mm

     （3）导辊                     Φ70mm

（4）导辊面长度                630mm

  9、电气控制单元

    （1）主传动电机采用变频电机

    （2）放料张力采用磁粉制动器控制

     （3）收料张力采用力矩电机控制

     （4）出料张力采用力矩电机控制

    （4）印刷干燥温度控制

价格面议
