反拱型爆破片

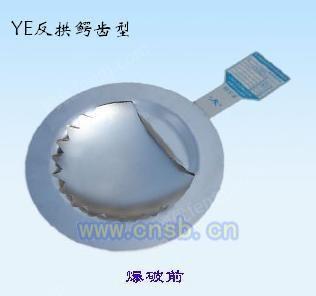

反拱型爆破片:反拱鳄齿形爆破片是由单体膜片和鳄齿环构成的复合式爆破片，单体膜片拱面受压，失稳翻转后沿鳄齿环切开，泄放压力，从而起到保护系统的作用。
适用范围：适用于中、低压、有脉动压力的全真空、气态介质等工况。
产品特点：
1）工作压力可达爆破压力的90%，可适用于有脉动压力的工况，抗疲劳性能好；
2）爆破片爆破后没有碎片，可与安全阀串联使用；
3）受鳄齿环强度限制，爆破压力不能太大。
产品主要型式：
1）反拱鳄齿形爆破片YE；
2）反拱鳄齿形焊接式爆破片YEJ：是将爆破片与夹持器焊接为一个整体，密封性好，爆破压力不受裝夹因素的影响，使用方便。
适用夹持器型号：YJE
反拱带槽折页形爆破片是由单体膜片和折页构成的复合式爆破片，在单体膜片表面加工C字槽，爆破片拱面受压，失稳翻转后，沿薄弱的槽处自行破裂，泄放压力，从而起到保护系统的作用。
适用范围：适用于中、低压、有脉动压力的全真空、气态、液态介质等工况。
产品特点
1）工作压力可达爆破压力的90%，可适用于有脉动压力的工况，抗疲劳性能好；
2）爆破片爆破后没有碎片，可与安全阀串联使用。
产品主要型式：
1）反拱带“C"字槽折页形爆破片YCE;
2) 反拱带“C"字槽焊接式爆破片YCJ:将爆破片与夹持器焊接为一个整体，密封性好，爆破压力不受装夹因素的影响，型号使用方便。
适用夹持器型号：YJC
反拱架形爆破片是完整的拱面，爆破片拱面受压，失稳翻转后，被夹持器内的切破，从而泄放压力,从而起到保护系统的作用。
适用范围：适用于中、低压、有脉动压力的全真空、气态介质等工况。
产品特点：
1）工作压力可达爆破压力的90%，可适用于有脉动压力的工况，抗疲劳性能好；
2）爆破片爆破后没有碎片，可与安全阀串联使用；
产品主要型式：
1）反拱架形爆破片YD；
2）反拱带支架形爆破片YFD：是在支架外覆盖耐腐蚀密封膜，由架切破密封膜而泄压，适用于超低压或真空的工况。
适用夹持器型号：YJA、YJG
上海齐威阀门有限公司专业设计制造各类反拱型爆破片厂家
